Vanne de régulation est un équipement de contrôle industriel important, largement utilisé dans la pétrochimie, l'énergie électrique, la métallurgie, l'industrie pharmaceutique et d'autres industries, pour ajuster le débit, la pression, la température et d'autres paramètres. En fonction de sa structure et de sa fonction, la vanne de contrôle peut être divisée en plusieurs types, dont la vanne de contrôle à aiguille et la vanne de contrôle commune sont les deux types les plus courants. Dans cet article, nous examinerons les principales différences entre les vannes de contrôle à aiguille et les vannes de contrôle communes du point de vue des caractéristiques de conception, du principe de fonctionnement, des performances et des domaines d'application.
Ⅰ. Les caractéristiques du modèle

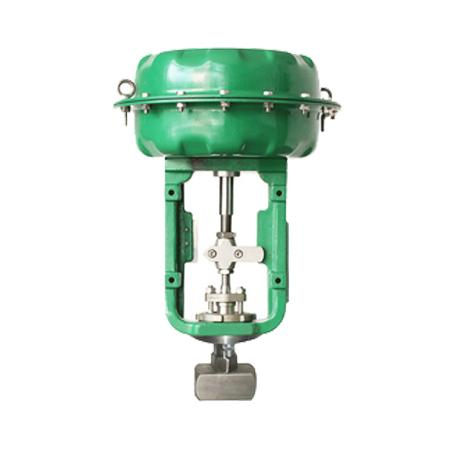

1. aiguille Valve de contrôle
La caractéristique principale de la vanne de régulation à aiguille est sa "structure d'aiguille". Son tiroir est conique ou en forme d'aiguille, et le siège de la vanne est très étroit, ce qui permet de contrôler le débit avec une grande précision. Les caractéristiques de conception des vannes de contrôle à aiguille sont les suivantes :
Haute précision: La structure de l'aiguille permet au fluide de passer à travers un canal extrêmement petit, ce qui permet un contrôle précis de débits infimes, et convient aux applications ayant des exigences strictes en matière de débit ou de pression.
Bonne étanchéité: Les robinets à pointeau adoptent généralement une forme d'étanchéité métal-métal ou métal-matériau souple pour garantir l'absence de fuite lors de la fermeture.
Large gamme de contrôle: Les vannes à pointeau ont une relation linéaire ou presque linéaire entre la variation de la course et la variation du débit, avec un rapport de contrôle élevé, ce qui permet de contrôler une gamme de débits très faible à moyenne.
2. Communs Vannes de contrôle
Les vannes de contrôle courantes font généralement référence aux vannes de contrôle standard à siège unique, aux vannes de contrôle à double siège ou aux vannes à bille, etc., dont les structures sont plus diversifiées que celles des vannes de contrôle à aiguille. Ses caractéristiques de conception sont les suivantes
Variété de structures : selon les différentes exigences d'application, une variété de formes telles que la forme droite, la forme angulaire, la forme rotative excentrique, etc. peuvent être sélectionnées.
Capacité de débit élevée : la capacité de débit (valeur Cv) des vannes de contrôle communes est plus élevée, ce qui permet de traiter des débits plus importants ou des pressions différentielles élevées.
Coût relativement faible : La complexité de la conception et de la fabrication étant inférieure à celle de la vanne de régulation à aiguille, la vanne de régulation ordinaire est plus économique et plus pratique dans la plupart des cas.
Ⅱ. Le principe de fonctionnement
1. Le principe de fonctionnement de la vanne de contrôle à aiguille
La vanne de régulation à aiguille consiste à faire tourner la tige de la vanne pour faire monter et descendre le tiroir de l'aiguille, et à modifier progressivement la section transversale du fluide traversé, de manière à réaliser un contrôle précis du débit. En raison des caractéristiques géométriques de la structure de l'aiguille, la précision du contrôle est élevée et peut réaliser des caractéristiques linéaires ou à pourcentage égal de la variation du débit.
2. Principe de fonctionnement des vannes de contrôle communes
Les vannes de contrôle communes utilisent le mouvement relatif entre le tiroir et le siège de la vanne pour modifier la surface du canal traversé par le fluide, régulant ainsi le débit, la pression et d'autres paramètres. En fonction des différentes structures, les vannes de contrôle communes peuvent réaliser différentes courbes caractéristiques de débit, telles que le type à ouverture rapide, le type linéaire et le type à pourcentage égal.
Ⅲ. Comparaison des performances
1. Contrôle de la précision
La précision de régulation de la vanne de régulation à aiguille est nettement supérieure à celle des vannes de régulation ordinaires, en particulier pour les petits débits. La performance de régulation des vannes de contrôle communes est meilleure dans la gamme des débits moyens et élevés, mais elle peut être limitée dans les cas de petits débits.
2. Caractéristiques de l'écoulement
Les vannes de contrôle à aiguille conviennent aux caractéristiques de débit linéaires, tandis que les vannes de contrôle communes peuvent réaliser des caractéristiques d'ouverture rapide, de pourcentage égal ou linéaires en choisissant différentes conceptions de tiroirs, qui sont plus largement applicables.
3. Perte de pression
Les vannes à pointeau ont une perte de pression importante à des débits élevés en raison de leurs petites voies d'écoulement, alors que les vannes générales sont généralement conçues pour minimiser la perte de pression.
4. Durabilité et fiabilité
La durabilité des vannes de régulation à aiguille réside dans la précision de leur processus de fabrication, mais en cas de fonctionnement fréquent ou de pression différentielle élevée, leurs tiroirs et leurs sièges s'usent plus rapidement. La vanne de régulation générale convient à une gamme plus large de conditions, sa durée de vie est relativement plus longue.
5. Coût
La vanne de contrôle à aiguille, en raison de la précision de fabrication et des exigences en matière de matériaux, est nettement plus coûteuse que la vanne de contrôle ordinaire ; la vanne de contrôle ordinaire, en raison de sa production de masse et de sa souplesse de conception, présente davantage d'avantages économiques.
Ⅳ. Scénarios d'application
1. Applications typiques des vannes de contrôle à aiguille
Instruments d'analyse de laboratoire : Les vannes de contrôle à aiguille sont souvent utilisées pour contrôler avec précision le débit de gaz ou de liquides, tels que les chromatographes en phase gazeuse, les spectromètres de masse, etc.
Contrôle des petits débits : Les vannes de contrôle à aiguille présentent des avantages irremplaçables dans les situations de contrôle de petits débits exigeant une grande précision, telles que la chimie de précision, la biopharmacie et la production de matériaux spéciaux.
Conditions de haute pression et de faible débit : Les vannes de régulation à aiguille sont capables de gérer des micro-débits en cas de différence de pression élevée.
2. Applications typiques des vannes de contrôle communes
Réseau de canalisations industrielles: Vannes de contrôle courantes dans les centrales électriques, le traitement de l'eau et les grandes installations chimiques, utilisées pour réguler les paramètres de fonctionnement d'un fluide à grand débit ou à haute pression.
Contrôle des processus: Lorsque les exigences en matière de précision de régulation ne sont pas élevées mais que des débits importants doivent être traités, comme dans le cas de l'eau de refroidissement, de la distribution de vapeur, etc.
Industrie générale: Les vannes de contrôle communes sont largement utilisées pour le contrôle des fluides dans les secteurs du pétrole, du gaz naturel, de l'agroalimentaire et d'autres industries.
V. Suggestions pour la sélection
Dans l'application réelle, le type de vanne de contrôle approprié doit être sélectionné en fonction des conditions de travail spécifiques :
Lorsqu'il est nécessaire de contrôler un petit débit, un fluide de haute précision ou une pression différentielle élevée, il est recommandé de donner la priorité à la vanne de régulation à pointeau.
Pour les conditions de travail ordinaires, en particulier pour les besoins de régulation de débit élevé, de faible coût ou de débit large, les vannes de contrôle communes sont plus avantageuses.
Si le budget le permet, il est recommandé de donner la priorité à la régulation de la meilleure performance, à la durée de vie plus longue de la vanne de contrôle, à la prise en compte globale des coûts d'investissement et d'exploitation.
Ⅵ. Les tendances futures du développement
Avec l'augmentation du degré d'automatisation industrielle et de la complexité du processus, les exigences de performance de la vanne de contrôle ne cessent de s'améliorer. À l'avenir, la conception et la fabrication des vannes de contrôle à aiguille et des vannes de contrôle générales évolueront dans les directions suivantes :
IntelligentL'intégration de capteurs et de systèmes de contrôle pour assurer la surveillance en temps réel et l'optimisation des performances réglementaires.
Durabilité: Prolonger la durée de vie de la vanne de régulation en améliorant la technologie des matériaux et des processus.
Amélioration de la précision: Les vannes de régulation à pointeau, en particulier, amélioreront encore leur capacité de contrôle des petits débits et leur résistance à la corrosion.
Energy économie : conception de vannes de contrôle à faible perte de charge et à haut rendement pour réduire la consommation d'énergie et les coûts d'exploitation.
Conclusion
Les vannes de contrôle à aiguille et les vannes de contrôle communes ont leurs propres avantages et leur applicabilité varie en fonction des conditions de travail. Les vannes de contrôle à aiguille jouent un rôle irremplaçable dans des applications spécifiques en raison de leur haute précision et de leur contrôle des petits débits, tandis que les vannes de contrôle communes dominent l'industrie grâce à leur polyvalence, leur rentabilité et leur grande adaptabilité. Dans les applications pratiques, les ingénieurs doivent combiner les besoins spécifiques et les considérations économiques pour sélectionner le type de vanne de contrôle le plus approprié afin d'assurer un fonctionnement efficace, sûr et fiable du système.
