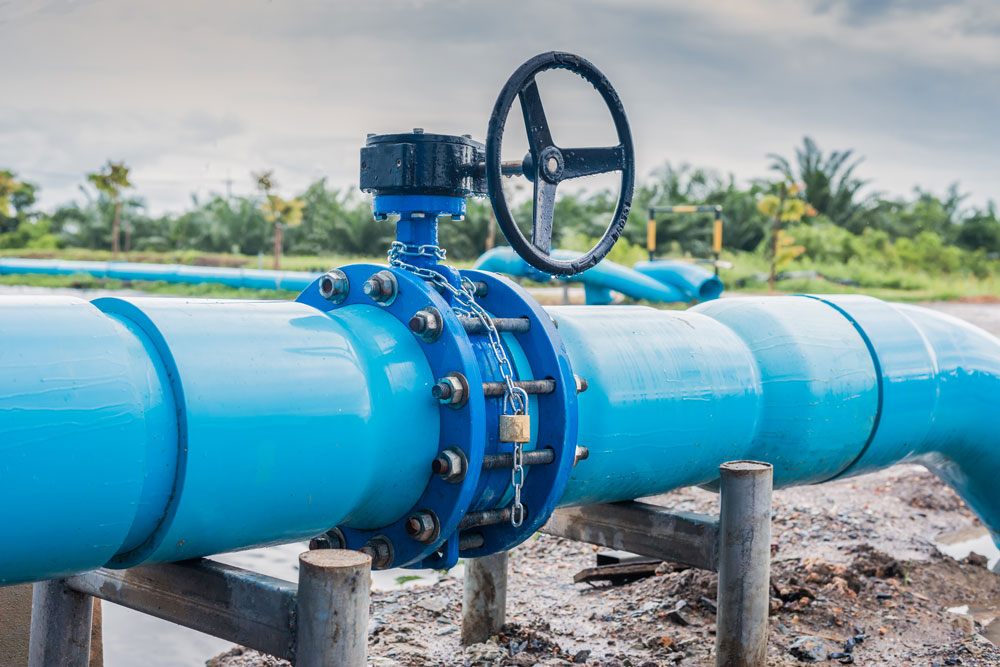

Quel est le principe de fonctionnement de la vanne papillon ?

BCST vanne papillon est une vanne qui s'ouvre, se ferme ou régule le débit du fluide par une rotation réciproque d'environ 90° de l'élément d'ouverture et de fermeture de type disque. La vanne papillon est non seulement simple dans sa structure, mais aussi minuscule dans sa taille et légère dans son poids. Par conséquent, la consommation de matériaux de la vanne papillon est plus économique et la taille de l'installation est réduite. Elle a un faible couple d'entraînement et est facile et rapide à utiliser. Elle présente également de bonnes caractéristiques de régulation du débit et d'étanchéité. C'est parce qu'il s'agit de l'un des types de vannes dont la croissance a été la plus rapide au cours de la dernière décennie. La vanne papillon est largement utilisée et sa variété et son nombre d'utilisations ne cessent de croître. Elle évolue également vers la haute température, la haute pression, le grand diamètre, l'étanchéité élevée, la longue durée de vie, d'excellentes caractéristiques de régulation et une vanne multifonctionnelle.

Avec l'application de caoutchouc synthétique chimiquement résistant sur les vannes papillonLes performances des vannes papillon ont été améliorées. Le caoutchouc synthétique résiste à la corrosion et à l'érosion, présente une stabilité dimensionnelle, une bonne résilience, une facilité de mise en forme, un faible coût, etc. Par conséquent, nous pouvons choisir le caoutchouc synthétique avec différentes propriétés en fonction d'autres exigences pour répondre aux conditions de fonctionnement des vannes papillon.

Le PTFE présente une forte résistance à la corrosion, des performances stables, une résistance au vieillissement, un faible coefficient de frottement et d'autres caractéristiques. En outre, il est facile à façonner et stable sur le plan dimensionnel. Il peut améliorer ses performances globales en remplissant et en ajoutant des matériaux appropriés pour obtenir un matériau d'étanchéité de vanne papillon avec une meilleure résistance et un coefficient de frottement plus faible. En outre, il surmonte les limites du caoutchouc synthétique. Par conséquent, les matériaux polymères représentés par le PTFE et ses matériaux de modification de la charge sont largement utilisés dans les vannes papillon. Les performances des vannes papillon se sont donc encore améliorées. Nous avons également produit des vannes papillon avec une plage de température et de pression plus large, des performances d'étanchéité fiables et une durée de vie plus longue.

Scellé métallique vannes papillon ont été considérablement développées pour répondre aux exigences d'utilisation des applications industrielles telles que les hautes et basses températures, la forte érosion et la longue durée de vie. Grâce à l'utilisation de matériaux résistants aux hautes et basses températures, à une forte résistance à la corrosion et à l'érosion et d'alliages à haute résistance dans la vanne papillon, la vanne papillon à étanchéité métallique a été largement utilisée dans le domaine industriel. En outre, des vannes papillon de grand diamètre (9~750mm), à haute pression (42.0MPa) et à large plage de température (-196~606℃) sont également apparues sur le marché, amenant ainsi la technologie des vannes papillon à un tout nouveau niveau.

Les vannes papillon ont une faible résistance à l'écoulement lorsqu'elles sont complètement ouvertes. Lorsqu'elles s'ouvrent entre 15° et 70° environ, elles permettent à nouveau un contrôle sensible du débit. C'est pourquoi nous utilisons généralement les vannes papillon dans les régulations de grand diamètre.

Les vannes papillon BCST peuvent être utilisées pour les fluides contenant des solides en suspension grâce au mouvement d'essuyage de la plaque papillon. En fonction de la résistance des joints, nous utilisons également des vannes papillon pour les fluides pulvérulents et granuleux.

The pressure drop of a butterfly valve in a pipe is comparatively high, approximately three times that of a gate valve. Therefore, we should take into full consideration the impact of pressure loss on the pipeline system and the strength of the butterfly plate to withstand the pressure of the pipeline medium when it is closed when selecting a butterfly valve. The pressure loss of a butterfly valve in a pipe is relatively high, about three times higher than that of a gate valve. Therefore, when choosing a butterfly valve, we should fully consider the pipeline system affected by the pressure loss and the butterfly plate’s strength to withstand the pressure of the pipeline medium when it is closed. In addition, we must also consider the limits of the working temperature to which the resilient seat material is subjected at high temperatures.

La vanne papillon BCST a une longueur structurelle et une hauteur totale réduites, avec des vitesses d'ouverture et de fermeture rapides. Les vannes papillon présentent également de bonnes caractéristiques de contrôle des fluides. Le principe de construction de la vanne papillon est le mieux adapté à la production de vannes de grand diamètre. Lorsqu'une vanne papillon est nécessaire pour le contrôle du débit, il est très important de sélectionner la spécification et le type de vanne papillon adéquats afin qu'elle puisse fonctionner de manière appropriée et efficace.

En général, pour l'étranglement, le contrôle de la régulation et les fluides boueux, si la structure doit être courte, l'ouverture et la fermeture rapides et la fermeture à basse pression (pression différentielle faible), nous recommandons la vanne papillon comme premier choix. Toutefois, les vannes papillon peuvent également être utilisées pour l'étranglement et la régulation dans des conditions spéciales exigeant une étanchéité stricte, une usure importante, des températures basses (grand froid) et d'autres conditions de travail.

La structure de la vanne papillon：

BCST vanne papillon se compose principalement d'un corps de vanne, d'une tige, d'une plaque de papillon et d'une bague d'étanchéité. Le corps de la vanne est de forme cylindrique. Il a une faible longueur axiale et une plaque papillon intégrée.

Les caractéristiques de Vanne papillon：

1. Le BCST peut être utilisé pour couper, connecter et réguler le fluide dans la canalisation. Il possède de bonnes caractéristiques de contrôle des fluides et de bonnes performances d'étanchéité.
2. La vanne papillon BCST peut transporter des boues. Elle accumule le moins de liquide possible à l'embouchure de la canalisation. À basse pression, la vanne papillon peut assurer une bonne étanchéité. La vanne papillon a de bonnes performances de réglage.
3. La conception aérodynamique de la plaque papillon permet de réduire les pertes de résistance du fluide. Elle peut être considérée comme un élément à haut rendement énergétique.
4. La tige est une structure à tige traversante, qui a été trempée et possède de bonnes propriétés mécaniques globales et une bonne résistance à la corrosion et aux éraflures. Lorsque la vanne papillon s'ouvre et se ferme, la tige n'effectue qu'un mouvement de rotation. Il n'y a pas d'opérations de levage, l'emballage de la tige n'est pas facile à détruire et l'étanchéité est fiable. La tige est fixée à l'aide de la goupille conique de la plaque du papillon, et l'extension extérieure est une conception anti-flush-out. Cela permet d'éviter que la tige ne se brise accidentellement lorsqu'elle est connectée à la plaque de papillon.
5. Les méthodes de raccordement des vannes papillon BCST sont le raccordement par bride, le raccordement par serrage en bout, le raccordement par soudure en bout et le raccordement par serrage en bout à oreilles.

Les actionneurs sont manuels, à vis sans fin, électriques, pneumatiques, hydrauliques, électro-hydrauliques et autres.

La vanne papillon BCST peut être commandée à distance et fonctionner automatiquement.
