Introduction
Dans le domaine de l'automatisation et du contrôle industriels, la vapeur, en tant que vecteur important de l'énergie thermique, est largement utilisée dans la production d'électricité, l'industrie chimique, la transformation des aliments et d'autres domaines. Dans les systèmes de tuyauterie et d'équipement à vapeur, il est essentiel de mesurer et de contrôler le débit, la pression et la température de la vapeur. Les robinets à boisseau sphérique et les vannes de régulation pneumatiques (généralement appelées vannes de régulation pneumatiques) ont chacun leurs propres caractéristiques pour mesurer et réguler les fluides vapeur. Cependant, dans les applications pratiques, le choix de la bonne vanne est devenu un défi pour de nombreux ingénieurs. Dans cet article, d'un point de vue technique, en combinaison avec les caractéristiques de la vapeur, la structure de la vanne et l'analyse de ses performances, l'applicabilité des vannes à bille pneumatiques et des vannes de contrôle fait l'objet d'une discussion approfondie.
Caractéristiques du fluide vapeur et ses exigences pour la vanne
La vapeur présente des caractéristiques de haute température, de haute pression et d'écoulement à grande vitesse. Les matériaux de la vanne, les performances d'étanchéité et de régulation sont soumis à des exigences particulières :
Performance à haute température
La vapeur est généralement à haute température (comme la vapeur saturée 150-250 ° C, et même la vapeur surchauffée à très haute température plus de 300 ° C), le matériau de la vanne doit avoir d'excellentes performances à haute température.
Résistance à la haute pression
La pression du système de vapeur étant généralement comprise entre 1 et 10MPa, la résistance du corps de la vanne et des joints est requise.
Précision de la régulation du débit
La vapeur, en tant que fluide d'énergie thermique, nécessite un contrôle précis du débit pour répondre aux exigences du processus, en particulier dans les équipements d'échange de chaleur et de production d'énergie.
Résistance à la corrosion et à l'usure
La vapeur peut entraîner des condensats et des impuretés qui peuvent provoquer la corrosion ou le décapage des surfaces d'étanchéité de la soupape et des pièces internes.
Vitesse d'ouverture et de fermeture et stabilité de la régulation
La rapidité de réponse et la précision de la régulation ont une incidence directe sur la stabilité du système et l'efficacité énergétique.
Caractéristiques et applicabilité des vannes à bille pneumatiques
La vanne à bille pneumatique est actionnée par un actionneur pneumatique pour faire tourner la bille, afin de réaliser la fonction de commutation et de régulation du fluide. Ses principales caractéristiques sont les suivantes
Analyse des avantages
1. Simple structure and good sealing performanceThe full bore design of the ball valve allows the fluid to pass through without pressure loss, with excellent sealing performance, especially in high pressure steam.2. Fast opening and closingPneumatic ball valve opening and closing time is short, especially suitable for the need to quickly cut off steam occasions.3. High temperature and corrosion resistanceBall valves with metal seals or high-temperature-resistant materials are well adapted to high-temperature steam.
Limites
1. Limited adjustment performanceBall valves have relatively poor regulating characteristics, low flow regulation accuracy, suitable for switching control rather than precise regulation.2. The valve body is susceptible to high-speed steam washout.Under high flow rate conditions, the ball surface and seals are easily damaged by scouring.
Scénarios applicables
Les robinets à tournant sphérique pneumatiques sont principalement utilisés dans les scénarios de contrôle marche/arrêt de la vapeur, tels que la distribution des conduites de vapeur, l'isolation et le contrôle de l'arrêt d'urgence.
Caractéristiques et applicabilité des vannes de contrôle
Les vannes de régulation pneumatiques sont des dispositifs de régulation composés d'un actionneur pneumatique et d'un corps de vanne qui modifient le débit du fluide en ajustant la position du tiroir. Elles sont largement utilisées dans les systèmes de contrôle des processus. Elles sont largement utilisées dans les systèmes de contrôle des processus. Leurs caractéristiques sont les suivantes
Analyse des avantages
1. High precision of flow adjustmentThe control valve has good linear or equal percentage characteristics, which can realize precise flow control and meet the demand for dynamic adjustment of steam temperature, pressure and flow.2. Strong stabilityThe regulating valve has rapid response and good stability, and can be adapted to complex working conditions.3. Wide selection of high-temperature resistant materialsSpecial materials and structural designs (e.g., cage-guided, double-seated structures) suitable for steam media can be selected to effectively cope with high-temperature and high-pressure working conditions.
Limites
1. Slow opening and closing speedCompared with ball valves, the response time of control valves is slightly longer, and may not be as fast as ball valves in case of emergency closure.2. Slightly inferior sealing performanceThe sealing performance of control valves may be insufficient for high-pressure steam shutoff.
Scénarios applicables
Les vannes de régulation sont utilisées dans les applications où un contrôle précis du débit, de la température et de la pression de la vapeur est nécessaire, comme la régulation du débit des réseaux de canalisations thermiques, la régulation de l'eau d'alimentation des chaudières et le contrôle précis de l'équipement de chauffage à la vapeur.

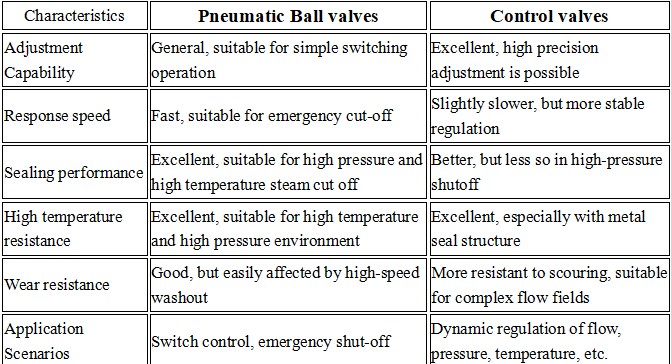

Analyse comparative des robinets à boisseau sphérique pneumatiques et des vannes de régulation
Recommandations de sélection pour les applications d'ingénierie
Scénarios où la commande marche/arrêt est dominante
If the steam system only requires start/stop functions, pneumatic ball valves are ideal because of their fast opening and closing, good sealing performance, and higher cost performance. Examples:1. Shut-off valves used to isolate different areas in a steam network.
- Emergency shutdown valves for steam equipment.
Scénarios dynamiques axés sur la réglementation
Regulating valves offer significant advantages in applications where precise adjustment of steam flow is required. For example1. Feedwater control for steam boilers.2. Precise regulation of steam temperature or pressure in a process.
Scénarios d'applications hybrides
Dans certains systèmes complexes, il peut être nécessaire de combiner des vannes à bille pneumatiques et des vannes de régulation. Par exemple, un robinet à boisseau sphérique à actionnement pneumatique est utilisé pour fermer rapidement le système, tandis qu'une vanne de régulation est chargée de réguler en continu le débit pour améliorer l'efficacité globale du contrôle et la sécurité du système.
Conclusion
En résumé, l'adéquation des vannes à boisseau sphérique à actionnement pneumatique et des vannes de régulation pour la mesure et le contrôle de la vapeur dépend des conditions de fonctionnement et des exigences de régulation spécifiques. D'un point de vue technique, les robinets à boisseau sphérique à actionnement pneumatique conviennent mieux aux scénarios de commande tout ou rien et de réponse rapide, tandis que les vannes de régulation conviennent aux scénarios de régulation dynamique, en particulier dans des conditions de travail complexes qui nécessitent un contrôle de haute précision.
