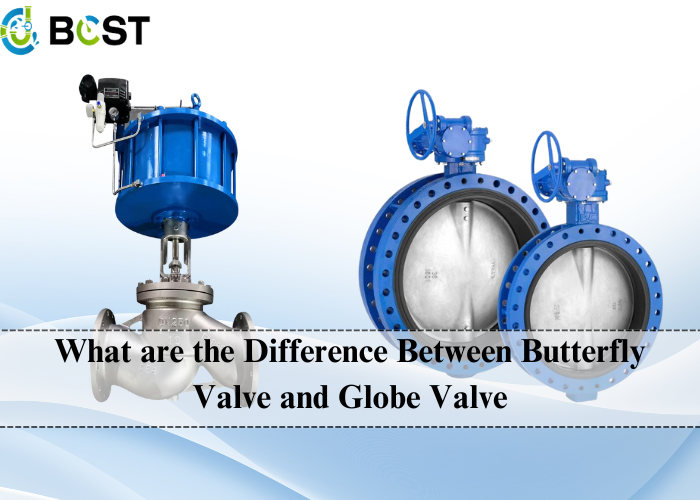

Quelle est la différence entre un robinet à papillon et un robinet à soupape ?

Introduction

Dans le domaine du contrôle des fluides, les vannes jouent un rôle essentiel dans la gestion du débit et de la pression des liquides et des gaz. Parmi les différents types de vannes utilisées dans les applications industrielles, les vannes papillon et les robinets à soupape sont deux choix importants. Chaque type de vanne présente des caractéristiques, des principes de fonctionnement et des applications distincts. Il est essentiel de comprendre les différences entre ces deux types de vannes pour choisir celle qui convient le mieux à une application donnée. Cet article explore les différences fondamentales entre les vannes papillon et les robinets à soupape, en examinant leur conception, leur fonctionnement, leurs avantages, leurs limites et leurs applications typiques.

Conception et construction

Vanne papillon

1.1 Conception

Une vanne papillon se compose d'un disque circulaire ou d'une palette qui tourne autour d'un axe central pour contrôler le débit du fluide. Le disque est monté sur un arbre et positionné au centre de la conduite. La principale caractéristique de la vanne papillon est son fonctionnement par quart de tour, ce qui signifie que la vanne peut être entièrement ouverte ou fermée par une simple rotation de 90 degrés du disque.

1.2 Construction

Corps : le corps d'une vanne papillon est généralement compact et léger, ce qui le rend adapté aux applications où l'espace est limité. Il est généralement fabriqué dans des matériaux tels que la fonte, l'acier inoxydable ou le plastique.

Disque : Le disque, qui contrôle le flux, est souvent fabriqué en métal ou en plastique et est conçu pour être mince et aérodynamique afin de minimiser la perte de charge.

Siège : le siège fait partie intégrante de la soupape et constitue une surface d'étanchéité contre laquelle le disque se ferme. Les sièges sont généralement fabriqués à partir d'élastomères ou de polymères afin d'assurer l'étanchéité.

Robinet à soupape

2.1 Conception

Un robinet à soupape se caractérise par un corps sphérique doté d'une chicane interne qui divise le passage de l'écoulement en deux moitiés. Le robinet fonctionne selon un mouvement linéaire, un clapet mobile (ou disque) étant soulevé ou abaissé pour contrôler le débit. Contrairement à la vanne papillon, qui utilise un mouvement rotatif, la vanne à soupape utilise un mouvement vertical pour contrôler le débit du fluide.

2.2 Construction

Corps : le corps du robinet à soupape est généralement plus grand et plus lourd qu'un robinet à papillon, et il est généralement fabriqué dans des matériaux tels que la fonte, le laiton ou l'acier inoxydable.

Clapet : Le clapet ou disque à l'intérieur du robinet à soupape est conçu pour s'adapter étroitement au siège, et sa forme et son mouvement contrôlent l'écoulement du fluide.

Siège : Le siège d'un robinet à soupape est une surface usinée contre laquelle le clapet est étanche. Il est conçu pour assurer l'étanchéité et empêcher les fuites.

Principes de fonctionnement

Vanne papillon

3.1 Fonctionnement

La vanne papillon fonctionne avec un simple mécanisme quart de tour. Lorsque la vanne est en position fermée, le disque est perpendiculaire au sens d'écoulement, obstruant le passage du fluide. Lorsque la vanne est ouverte, le disque tourne parallèlement à l'écoulement, ce qui permet au fluide de passer à travers la vanne.

3.2 Avantages

Fonctionnement rapide : Le fonctionnement par quart de tour permet une ouverture et une fermeture rapides de la vanne.

Taille compacte : La conception compacte de la vanne papillon permet de l'utiliser dans des applications où l'espace est limité.

Faible perte de charge : le disque fin et aérodynamique entraîne une perte de charge minimale dans la vanne.

3.3 Limites

Contrôle limité du débit : La vanne papillon est moins efficace pour un contrôle précis du débit que les robinets à soupape.

Problèmes d'étanchéité : La capacité d'étanchéité peut être affectée par l'usure au fil du temps, en particulier dans les applications à haute pression.

Robinet à soupape

4.1 Fonctionnement

Le robinet à soupape fonctionne selon un mouvement linéaire. Le clapet ou le disque est soulevé ou abaissé en tournant la tige de la vanne, ce qui permet de contrôler le débit du fluide à travers la vanne. Le débit passe à travers le corps de la vanne et autour du clapet, ce qui permet un contrôle précis du débit.

4.2 Avantages

Contrôle précis du débit : Le mouvement linéaire permet un réglage fin du débit, ce qui le rend idéal pour les applications nécessitant un contrôle précis.

Étanchéité efficace : Les robinets à soupape assurent généralement une étanchéité parfaite, ce qui réduit le risque de fuite.

4.3 Limites

Fonctionnement lent : Le mouvement linéaire nécessite plus de temps pour ouvrir ou fermer complètement la vanne que le quart de tour d'une vanne papillon.

Perte de charge plus importante : le chemin d'écoulement à travers le robinet à soupape est plus alambiqué, ce qui entraîne une perte de charge plus importante.

Applications

Vanne papillon

5.1 Applications

Systèmes HVAC : Les vannes papillon sont couramment utilisées dans les systèmes de chauffage, de ventilation et de climatisation en raison de leur taille compacte et de leur fonctionnement rapide.

Traitement de l'eau : Ils sont utilisés dans les usines de traitement de l'eau et des eaux usées pour leur capacité à traiter de grands volumes de fluide avec une perte de charge minimale.

Traitement chimique : Les vannes papillon sont adaptées à la manipulation de produits chimiques corrosifs et abrasifs grâce à leur construction robuste.

5.2 Conditions idéales

Conduites de grand diamètre : Les vannes papillon sont bien adaptées aux conduites de grand diamètre pour lesquelles l'espace et le poids sont des préoccupations.

Pression et température modérées : Ils sont généralement utilisés dans des applications où la pression et la température sont modérées.

Robinet à soupape

6.1 Applications

Systèmes à vapeur : Les robinets à soupape sont couramment utilisés dans les systèmes de vapeur où un contrôle précis du débit et une étanchéité efficace sont nécessaires.

Systèmes hydrauliques : Ils sont utilisés dans les systèmes hydrauliques pour contrôler le débit des fluides et assurer un fonctionnement fiable.

Traitement chimique : Les robinets à soupape sont également utilisés dans les applications de traitement chimique où un contrôle précis et une étanchéité efficace sont nécessaires.

6.2 Conditions idéales

Haute pression et température : Les robinets à soupape conviennent aux applications à haute pression et à haute température pour lesquelles un contrôle précis est essentiel.

Contrôle du débit : Ils sont idéaux pour les applications nécessitant un contrôle précis du débit du fluide.

Conclusion

En résumé, le choix entre une vanne papillon et un robinet à soupape dépend des exigences spécifiques de l'application. Les robinets à papillon offrent des avantages tels qu'une taille compacte, un fonctionnement rapide et une faible perte de charge, ce qui les rend adaptés aux conduites de grand diamètre et aux applications à pression modérée. En revanche, les robinets à soupape permettent un contrôle précis du débit et une étanchéité efficace, ce qui les rend idéaux pour les applications à haute pression et à haute température. Comprendre les différences de conception, de fonctionnement et d'applications peut aider à sélectionner le robinet le plus approprié pour une tâche donnée, en garantissant des performances et une fiabilité optimales.
