Comment choisir la vanne de régulation pneumatique air ouvert et air fermé？ ?

Vanne de régulation pneumatique Dans le système de contrôle industriel, l'air ouvert et l'air fermé constituent un lien vital, dont le choix et l'utilisation corrects peuvent garantir la sécurité et le fonctionnement normal du système. La vanne de contrôle pneumatique est un élément de contrôle courant dans la production industrielle, principalement utilisé pour ajuster la pression, le débit, le niveau, la température et d'autres paramètres du fluide dans la canalisation afin de répondre à la demande de contrôle précis des paramètres du fluide dans le processus de production.

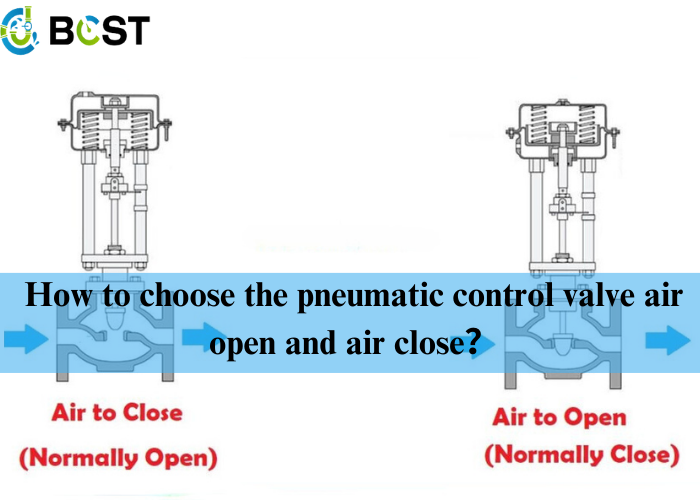

I. Qu'est-ce que l'ouverture et la fermeture d'air d'une vanne de commande pneumatique ?

Le type air-ouvert (normalement fermé) est lorsque la pression d'air de la tête de la membrane augmente, la vanne augmente le sens d'action de l'ouverture, lorsque la pression d'air d'entrée atteint la limite supérieure, la vanne est dans un état d'ouverture totale. Inversement, lorsque la pression d'air diminue, la soupape agit dans le sens de la fermeture et est complètement fermée lorsqu'il n'y a pas d'entrée d'air. La vanne de régulation de type air-ouvert est généralement appelée vanne de type fermeture par défaut.

Lorsque la pression de l'air augmente, la vanne se déplace dans le sens de la fermeture ; lorsque la pression de l'air diminue ou disparaît, la vanne se déplace dans le sens de l'ouverture ou jusqu'à ce qu'elle soit complètement ouverte. En général, nous appelons la vanne de régulation de type air-off la vanne de type à ouverture par défaut.

Par exemple, le contrôle de la combustion d'un four de chauffage, les vannes de contrôle installées dans la canalisation de gaz combustible, en fonction de la température de la chambre du four ou de la température du matériau chauffé dans la sortie du four pour contrôler l'alimentation en combustible. Dans ce cas, il est plus sûr d'utiliser une vanne à gaz ouvert, car une fois l'alimentation en gaz interrompue, il est plus approprié de maintenir la vanne fermée que de la maintenir complètement ouverte. Si l'alimentation en gaz est interrompue, la vanne de combustible est entièrement ouverte, ce qui entraîne un risque de surchauffe. Un autre exemple est celui d'un équipement de transfert de chaleur refroidi à l'eau de refroidissement, les matériaux chauds dans l'échangeur de chaleur et l'eau de refroidissement pour l'échange de chaleur sont refroidis, la vanne de contrôle est installée dans le tuyau d'eau de refroidissement, avec la température du matériau après le transfert de chaleur pour contrôler l'eau de refroidissement, dans l'interruption de l'alimentation en gaz, la vanne de contrôle devrait être en position ouverte plus sûre, il est préférable de choisir la vanne de contrôle d'arrêt du gaz (c'est-à-dire FO).

II. Comment choisir de démarrer la vanne de régulation air ouvert et air fermé ?

1. En fonction des caractéristiques du milieu, choisir l'ouverture et la fermeture de l'air

Dans la sélection des vanne de contrôle pneumatique L'ouverture et la fermeture de l'air, la première chose à faire est de considérer les caractéristiques du fluide. Pour les fluides faciles à cristalliser, faciles à solidifier ou les particules solides, il est généralement recommandé d'utiliser le mode d'ouverture à l'air, afin d'éviter que le fluide ne bloque la vanne ou n'entraîne une fermeture incorrecte de la vanne. Pour certains fluides corrosifs ou à haute température et haute pression, vous devez envisager de choisir une structure de vanne plus résistante à la corrosion et à la pression à haute température, et dans le contrôle de la source de gaz sur le renforcement correspondant.

2. Selon les exigences du processus de sélection des l'air ouvert et fermeture de l'air

In addition to media characteristics, but also according to specific process requirements to select the gas open and gas shutdown. For example, for some of  the requirements of rapid response, high-frequency repeated open and close occasions, will generally choose the air open and close the gas time is short, high flexibility, in order to improve the system’s adjustment accuracy and response speed. For the need to maintain a specific state for a long time or a stable output process, you need to choose a relatively stable and reliable air open and air close to ensure the long-term stable operation of the system.

3. Sélection de l'air ouvert et fermeture de l'air conformément aux exigences de sécurité

Dans certains domaines où les exigences de sécurité sont plus élevées, tels que la production chimique, la pétrochimie et d'autres domaines, le mode d'ouverture et de fermeture du gaz de la vanne de contrôle pneumatique est également soumis à des exigences strictes. Il est donc nécessaire de choisir des vannes à double étanchéité ou des vannes de sécurité pour le mode d'ouverture et de fermeture du gaz, afin d'éviter toute situation accidentelle entraînant une fuite de fluide ou une défaillance de la vanne, de manière à garantir la sécurité du fonctionnement du système de production.

III. Lors de la sélection et de l'utilisation d'une vanne de commande pneumatique à ouverture et fermeture pneumatique, il convient de prêter attention aux points suivants :

1. Comprendre les caractéristiques du fluide, sélectionner la structure et le matériau appropriés de la vanne.
2. En fonction des exigences du processus et des caractéristiques du système de contrôle, sélectionner l'air ouvert et l'air fermé appropriés.
3. Assurer la stabilité et la fiabilité du système de source de gaz, afin d'éviter que la vanne ne puisse être ouverte ou fermée correctement en raison de problèmes liés à la source de gaz.
4. Entretenir et réparer régulièrement le vanne de contrôle pneumatique pour garantir la durée de vie et les performances normales de la vanne.

IV. Position de défaut pneumatique du mode d'expression commun

1. Soupape pneumatique la position de la vanne doit être la suivante :

FC – loss of gas supply, the valve is closed position

FO – the loss of gas, the valve is in the open position

FL – loss of gas supply, the valve is in the moment position and has been maintained

FLC Perte d'alimentation en gaz, le robinet reste en position mais tend à se fermer, le robinet est en position fermée (le gaz dans la bouteille est consommé)

FLO - perte d'alimentation en gaz, le robinet reste en position mais tend à s'ouvrir, le robinet est en position ouverte (la consommation de gaz dans la bouteille est terminée).

2. Les vannes de régulation ou les vannes de commutation impliquées dans l'action de verrouillage du dispositif, la position de la vanne doit être la suivante :

FC perte d'alimentation en gaz ou coupure de courant de l'électrovanne, la vanne est en position fermée ;

FO perte de la source de gaz ou perte d'alimentation de l'électrovanne, la vanne est en position ouverte ;

AFL/EFC-

(1) En cas de perte de la source d'air, l'électrovanne ne perd pas son alimentation et reste en position ;

(2) Que la source d'air soit perdue ou que l'électrovanne ne soit plus alimentée, la vanne est en position fermée ;

AFL/EFO-

(1) En cas de perte de la source d'air, l'électrovanne ne perd pas son alimentation et reste en position ;

(2) Que la source d'air soit perdue ou que l'électrovanne ne soit plus alimentée, la vanne est en position ouverte.

V. Résumé

Grâce au contenu détaillé ci-dessus, je pense que nous avons une compréhension plus approfondie de la manière de choisir la vanne de contrôle pneumatique air ouvert et air fermé. La sélection et l'utilisation correctes des modes d'ouverture et de fermeture du gaz permettent non seulement d'améliorer la stabilité et la sécurité du système, mais aussi de maximiser la fonction de régulation de la vanne de commande pneumatique, afin de répondre aux besoins du processus de production.
