Quelle est la différence entre une électrovanne à action directe et une électrovanne commandée ?

1. Principe de fonctionnement

1.1 L'action directe électrovanne

Électrovanne à action directe : lorsqu'elle est alimentée, la bobine électromagnétique génère une force électromagnétique pour soulever l'élément de fermeture du siège de la vanne, la vanne s'ouvre ; en cas de coupure de courant, la force électromagnétique disparaît, le ressort ferme l'élément de fermeture pressé sur le siège de la vanne, la vanne se ferme.

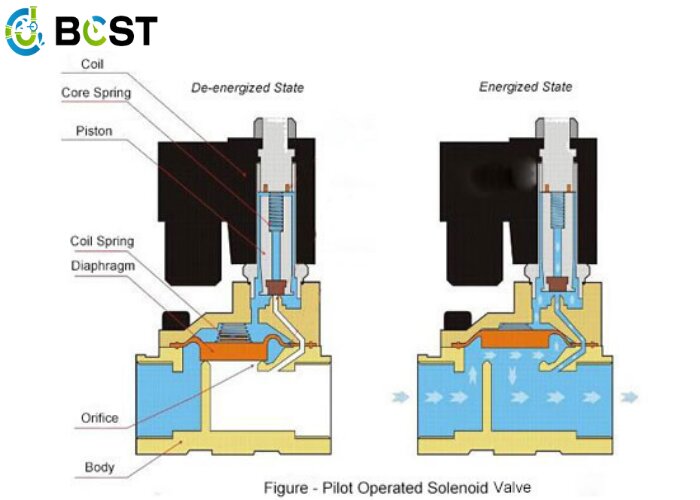

1.2 Pilotage électrovanne

Lorsqu'elle est alimentée, la force électromagnétique ouvre le trou pilote, et la pression dans la chambre supérieure chute rapidement, formant une différence de basse pression autour de l'élément de fermeture, la pression du fluide pousse l'élément de fermeture à se déplacer vers le haut, et la vanne s'ouvre ; lorsqu'elle n'est pas alimentée, la force du ressort ferme le trou pilote, et la pression d'entrée passe à travers le trou de dérivation pour former rapidement une différence de basse pression et de haute pression autour de l'élément d'arrêt, et la pression du fluide pousse l'élément d'arrêt à se déplacer vers le bas, et la vanne se referme.

2. Différence entre une électrovanne à action directe et une électrovanne pilotée

2.1 Les exigences en matière de pureté du fluide circulant sont plus élevées pour les systèmes à pilote, mais les exigences ne sont pas aussi strictes pour les systèmes à action directe.

2.2 De deux à supporter la taille de la pression, le type à commande pilote puis à travers la pression à supporter.

2.3 Electrovanne à action directe comparée à la vitesse de démarrage de l'électrovanne pilotée, il est recommandé d'utiliser une électrovanne à action directe si l'on choisit d'effectuer une coupure rapide. Parce que l'électrovanne pilotée est alimentée après la première ouverture de la petite vanne, la vanne principale après l'ouverture, l'électrovanne à action directe est la vanne principale qui s'ouvre directement. Mais dans la plupart des conditions de travail, la différence n'est pas grande.

2.4 Les électrovannes pilotées comparées à l'électrovanne directe ont une capacité de débit plus importante, généralement une valeur CV allant jusqu'à 3 ou plus, et l'électrovanne directe a une valeur CV générale inférieure à 1. Les électrovannes directes ont une pression de 0 pour démarrer, alors que le pilote doit avoir une pression de pilotage, généralement dans les 2 bars.

2.5 La puissance du type à action directe est supérieure à celle du type à commande pilote.

3. Sélection de l'électrovanne à action directe et de l'électrovanne pilote

L'électrovanne à action directe est généralement utilisée pour les petits diamètres, les environnements à basse pression, cette structure de la vanne ouverte, n'a pas besoin d'exiger une pression minimale du fluide, un démarrage à pression nulle, donc comparé à la vitesse de démarrage de l'électrovanne pilotée, elle sera plus rapide, en particulier pour les exigences de coupure rapide dans l'endroit. La consommation d'énergie est supérieure à celle de l'électrovanne pilotée, l'excitation à haute fréquence fait que la bobine peut facilement brûler, mais le contrôle est simple, l'utilisation d'une large gamme.

Les électrovannes pilotées sont généralement utilisées pour les exigences de débit élevé et les cas de haute pression, cette structure de la vanne est ouverte, et la pression minimale de l'électrovanne ne peut être inférieure à 0,05MPa, il doit y avoir une pression pilote, sinon il est impossible de l'ouvrir. En outre, la capacité de débit des électrovannes pilotées par rapport à celle des électrovannes directes est importante, certaines électrovannes pilotées ayant un CV supérieur à 3. Les exigences en matière de pureté de l'air comprimé sont plus élevées, alors que le type à action directe n'est pas aussi strict.

La tête solénoïde est petite, a une faible consommation d'énergie, 0,1-0,2w, peut être fréquemment alimentée, longtemps alimentée, mais ne brûle pas, et permet d'économiser de l'énergie. La limite supérieure de la plage de pression du fluide est plus élevée mais doit répondre aux conditions de la pression différentielle du fluide, mais les impuretés du liquide facilitent l'obstruction de l'orifice de la vanne pilote, ce qui ne permet pas une utilisation pour les liquides.

4. Défauts courants et dépannage des électrovannes

4.1 L'électrovanne ne fonctionne pas après la mise sous tension

Check whether the power supply wiring is bad → Rewiring and connectors connection; check whether the power supply voltage is in the working range – → adjusted to the normal position range; check whether the coil is desoldering → Re-welding; coil short-circuit → replacement of the coil; whether the working differential pressure is not appropriate → adjust the differential pressure → or replacement of proportional solenoid valves; fluid temperature is too high → replacement of proportional solenoid valves; impurities make the solenoid valve main spool and the moving iron core jamming → cleaning if the seal is damaged should replace the seal and install filters; liquid viscosity is too large, too high frequency and life have come to → replace the product.

4.2 L'électrovanne ne peut pas être fermée

Les joints du noyau de la vanne principale ou du noyau de fer ont été endommagés → Remplacement des joints ; la température et la viscosité du fluide sont trop élevées → Remplacement de la contrepartie de l'électrovanne ; il y a des impuretés dans le noyau de l'électrovanne ou le noyau de fer mobile → Nettoyage ; la durée de vie ou la déformation du ressort → remplacement ; le trou d'équilibrage du papillon est bouché → nettoyage à temps ; la fréquence de travail est trop élevée ou la durée de vie du produit a été → modification de la sélection du produit ou mise à jour du produit.

4.3 Autres conditions

Fuite interne → vérifier si les joints sont endommagés et si le ressort est mal assemblé ; fuite externe → connexions desserrées ou joints défectueux → resserrer les vis ou remplacer les joints ; bruits lors de la mise sous tension → desserrer et resserrer les fixations sur la tête. La fluctuation de la tension ne se situe pas dans la plage admissible, il faut donc ajuster la tension. Si la surface d'aspiration du noyau de fer présente des impuretés ou est inégale, nettoyez-la ou remplacez-la à temps.
