ما هو صمام الفراشة المركزى؟

متحدة المركز صمام الفراشة هو جهاز تحكم في التدفق يتحكم في الوسط المتدفق في النظام باستخدام قرص دوار. ويبقى القرص في الممر، ولكن نظراً لرقة القرص فإنه لا يشكل عائقاً كبيراً أمام التدفق.

Butterfly valves have many benefits over other valves, such as economic construction, which has fewer components, making it easier to operate and maintain. The wafer design body’s lightweight and low-cost cut installation costs, equipment, pipe support, manpower, and set-up time.

A centric or concentric butterfly valve configuration is the most prevalent form of butterfly valve layout. The stem of this sort of butterfly valve travels along the middle line of the disk in the center of the pipe bore, and the seat is inside the diameter of the valve’s body. This no-offset valve arrangement is also known as a resilient-seated valve since the seal’s dependability is dependent on the flexibility of the seat rubber when the flow is closed. The disk first interacts with the seat at roughly 85° for a 90° revolution in this sort of valve. In low-pressure applications, concentric butterfly valves are commonly employed.

أنواع صمامات الفراشة متحدة المركز

هناك أنواع مختلفة من صمامات الفراشة متحدة المركز حسب الوصلة.

• نهايات من نوع الرقاقة.
• نهايات من نوع العروة.
• كلا الطرفين ذو حواف.
• أنواع ملحومة بأعقاب ملحومة النهاية.

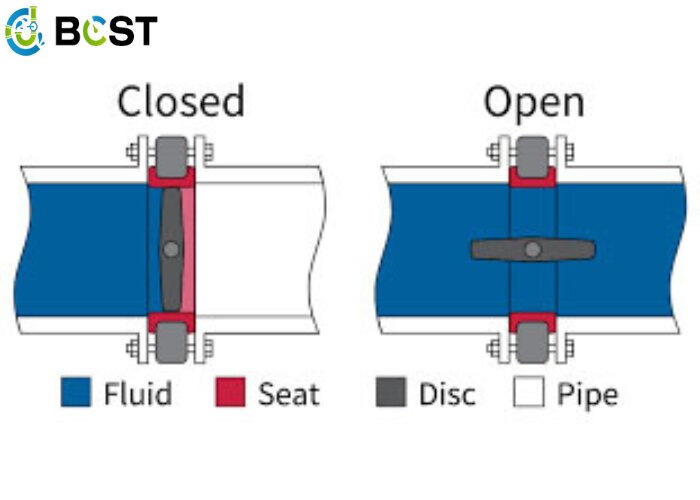

مبدأ عمل صمام الفراشة المتحد المركز

Concentric butterfly valves have a relatively simpler design. The valve body, seals, flap , and stem are the main components of a concentric butterfly valve. The classic butterfly valve has a disk in the center of the attached pipe and a stem connected to the actuator or handle on the valve’s outside.

عندما يكون الصمام مغلقًا، يكون القرص موازيًا للتدفق، ويكون مقعد الصمام مغلقًا. يتم إغلاق الجذع بحلقة على شكل O. عندما يدور الصمام بزاوية 90 درجة بمساعدة مشغل أو مقبض، يتحرك القرص بعيداً عن مقعد الصمام ويكون موازياً للتدفق. يمكن اختناق التدفق أو تناسب التدفق عند تدويره بزاوية أقل من 90 درجة.

وقت استخدام صمام الفراشة المتراكز.

مركزية صمامات الفراشة تستخدم مادة مانعة للتسرب ناعمة، والتي يمكن استخدامها فقط في السوائل الأساسية (محطة معالجة المياه ومياه الصرف الصحي)، والسوائل الخاصة (المواد الكيميائية، والسوائل الكاشطة، إلخ)، والغازات حتى 200 رطل لكل بوصة مربعة و400 درجة فهرنهايت.

• معالجة المياه.
• توزيع المياه.
• نقل المياه.
• نظام التهوية.
• الحماية من الحرائق، إلخ.

تشغيل وصيانة صمام الفراشة المتحد المركز

• يجب فتح صمام الفراشة متحدة المركز وإغلاقه بالكامل بشكل دوري أثناء التشغيل. وإلا سيصدأ الصمام.
• If the closure is not rigorous during the closing process, the valve should be fully opened again, and the valve should be closed again after flushing the impurities in the inner wall using the pipeline’s hydraulic pressure.
• قم بتصفية الشوائب في خط الأنابيب إلى أقصى حد ممكن لمنع صمام الفراشة من الضغط على سطح الختم عند إغلاقه، مما يؤدي إلى ظاهرة عدم إمكانية إغلاقه بالكامل.
• عند اختناق الصمام، يكون الجزء الخلفي من صفيحة الصمام عرضة للتجويف، مما قد يضر بالصمام. بشكل عام، يتم استخدام الصمام في حالات أكبر من 15 درجة.
• منع تلف الصمامات الميكانيكية وتدهور جودة الصمامات الناجم عن تآكل الرواسب أو المواد الكيميائية أو الغازات الرطبة في الجو.
• يجب تشحيم الخيوط والمحامل والتروس بانتظام.

يجب أن تغلق آلية التشغيل نفسها عندما يكون صمام الفراشة متحدة المركز في الفتحة الوسطى.
