صمام كروي مزدوج الكتلة والتسييل: الدليل الكامل للتطبيقات الصناعية

تخيل فني صيانة يستعد للعمل على خط أنابيب عالي الضغط. لقد تم إخبارهم أن الخط معزول بصمام واحد في المنبع. ولكن ماذا لو كان هذا الصمام الوحيد به تسرب مقعد بسيط لا يمكن اكتشافه؟ قد تكون العواقب كارثية: إطلاق مفاجئ للغاز القابل للاشتعال أو المواد الكيميائية المسببة للتآكل أو البخار عالي الضغط. هذا ليس خطرًا نظريًا؛ إنه خطر حقيقي جدًا أدى إلى حوادث صناعية خطيرة. هذه النقطة الوحيدة للفشل هي مقامرة لا يمكن لأي عملية مسؤولة تحملها.

لأكثر من 22 عامًا، تخصصت BCST Valve في تصنيع صمامات الخدمة الحرجة هذه، لأننا ندرك أنه في البيئات عالية المخاطر، لا يوجد بديل للسلامة المطلقة. سيرشدك هذا الدليل إلى كل ما تحتاج إلى معرفته حول وظيفة صمام DBB، والمعايير، والتطبيقات، والاختيار.

كيف تعمل الصمامات الكروية ذات الكتلة المزدوجة والتسييل المزدوج بالفعل؟

الوظيفة الأساسية لصمام كروي مزدوج الكتلة والنزيف هي قدرته على توفير منطقة ضغط صفرية يمكن التحقق منها بين مانعي تسرب إيجابيين. ويتم تحقيق ذلك من خلال نظام من ثلاث نقاط: كتلة أولى تعزل ضغط المنبع، وكتلة ثانية تعزل ضغط المصب، ومنفذ تنفيس آمن لأي ضغط محتبس من التجويف بينهما.

نظام العزل ثلاثي النقاط

1. المربع الأول (عزل المنبع): الصمام الكروي الأول مغلق. وهذا يوفر مانع التسرب الأساسي، مما يوقف التدفق الرئيسي للوسائط والضغط من دخول التجويف المركزي للصمام.
2. الكتلة الثانية (العزل عند المصب): الصمام الكروي الثاني مغلق أيضًا. يوفر ذلك مانع تسرب ثانوي زائد عن الحاجة، مما يحمي الجانب السفلي من الخط أو منطقة العمل من أي تدفق عكسي محتمل.
3. منفذ التسييل (تخفيف ضغط التجويف): هذه هي الخطوة الأكثر أهمية للتحقق. بمجرد إغلاق كلا الكتلتين، يتم فتح منفذ النزيف. إذا كان مقعد المنبع محكم الغلق تمامًا، فلن يخرج شيء. أما إذا كان يمرّ، فسيتم تنفيس الوسائط، مما ينبه المشغلين على الفور.

العزل المزدوج والنزف مقابل العزل الفردي

ما هي معايير API 6D لصمامات DBB؟

ال معيار API 6D هي المواصفات المعترف بها عالميًا لصمامات خطوط الأنابيب. وبالنسبة لصمامات DBB، فهي توفر كتاب قواعد صارم للتصميم والتصنيع والاختبار، مما يضمن أن يكون الصمام قويًا وموثوقًا وآمنًا لتطبيقات النفط والغاز عالية الضغط.

DBB مقابل DIB-1 مقابل DIB-2: الاختلافات الجوهرية

في إطار API 6D، يعد فهم تكوين المقعد أمرًا حيويًا للسلامة:

• كتلة مزدوجة ونزيف (DBB): مقعدان أحادي الاتجاه (تأثير المكبس الواحد). تجويف ذاتي التخفيف. قياسي لعزل الصيانة.
• العزل والنزف المزدوج (DIB-1): مقعد أحادي الاتجاه، ومقعد ثنائي الاتجاه. يتطلب تنفيس خارجي. تستخدم في زلاجات القياس.
• العزل والنزف المزدوج (DIB-2): مقعدان ثنائي الاتجاه (تأثير المكبس المزدوج). أعلى مستوى من العزل من كلا الاتجاهين.

أين تكون الصمامات الكروية ذات الكتلة المزدوجة والتسييل المزدوج ضرورية؟

تُعد الصمامات الكروية ذات الكتلة المزدوجة والتسييل المزدوج أجهزة أمان أساسية في صناعات النفط والغاز والبتروكيماويات وتوليد الطاقة والمعالجة الكيميائية. وهي إلزامية في أي مكان يتطلب إغلاقًا إيجابيًا يمكن التحقق منه.

• النفط والغاز: عزل خطوط الأنابيب، ورؤوس الآبار، والمنصات البحرية.
• البتروكيماويات: عزل المفاعلات والأوعية دون إغلاق المفاعلات والأوعية دون إغلاق المحطة بأكملها.
• توليد الطاقة والغاز الطبيعي المسال: خطوط البخار عالية الضغط وتطبيقات الغاز الطبيعي المسال المبرد (-162 درجة مئوية).
• المعالجة الكيميائية: التعامل الآمن مع المواد السامة أو المسببة للتآكل.

كيف تختار الصمام الكروي المزدوج المزدوج التسييل والمزدوج الصحيح؟

يتطلب اختيار صمام DBB المناسب نهجًا منهجيًا يعتمد على ظروف العملية الخاصة بك: الضغط، ودرجة الحرارة، والوسائط، واحتياجات التشغيل.

1. تحديد المعايير الحرجة: تحديد الحد الأقصى للضغط ودرجة الحرارة ونوع الوسائط (أكالة، أو تآكل، أو غاز نظيف، أو ملاط).
2. اختيار المواد:
   • الفولاذ الكربوني (A105N): العمود الفقري لشركة ستاندرد أويل آند جاز.
   • فولاذ مقاوم للصدأ (316L): للوسائط المسببة للتآكل.
   • دوبلكس/دوبلكس مزدوج/دوبلكس فائق: للخدمة الشديدة (مياه البحر).

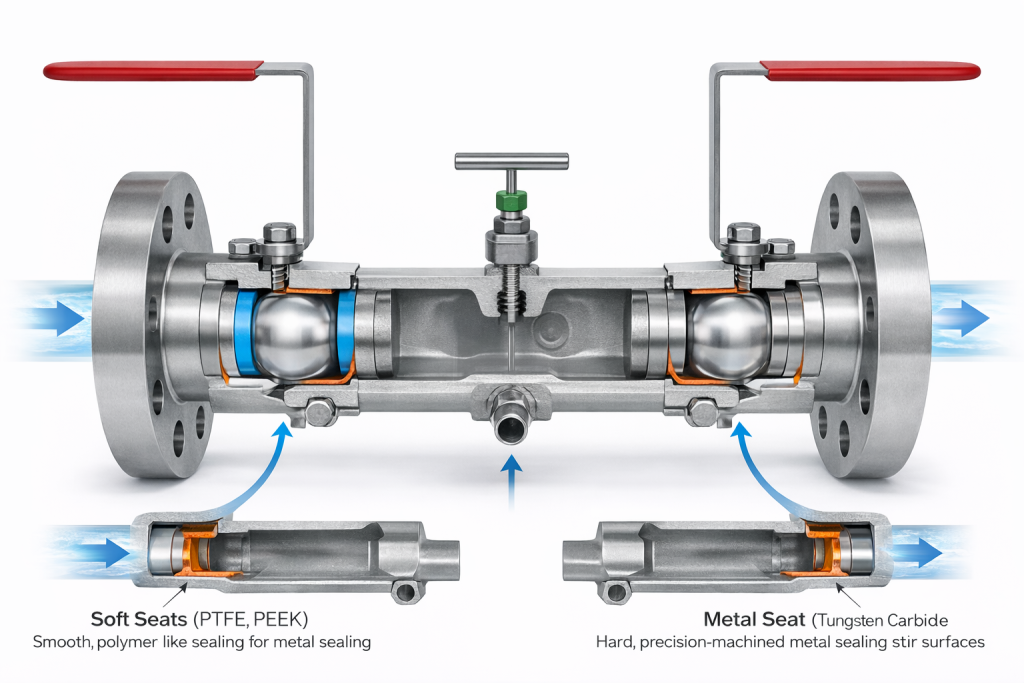

3. تصميم المقعد:
   • مقاعد ناعمة (PTFE/PEEK): مانع تسرب الغازات المحكم لإغلاق الفقاعات.
   • مقاعد معدنية (TCC): للوسائط عالية الحرارة أو الكاشطة.

معدلات الفشل والأسباب الشائعة

تتميز صمامات السد والنزف المزدوج (DBB) عمومًا بمعدلات فشل عشوائية منخفضة عند تحديدها بشكل صحيح. غالبًا ما تشير دراسات مخاطر خطوط الأنابيب إلى احتمالات فشل 10-³ إلى 10 ⁴ لكل طلب لفشلها في العزل.

أنماط الفشل الأكثر شيوعاً

التسرب الداخلي الذي يتجاوز أحد المقاعد الرئيسية أو كلا المقعدين الرئيسيين هو وضع الفشل الأساسي. وهذا يؤدي إلى فقدان العزل “المزدوج” الفعال. كما أن التسرب الخارجي في العبوات الجذعية أو وصلات الجسم هو أيضًا أحد العوامل المساهمة في الانبعاثات الهاربة.

الأسباب الجذرية: يعد تآكل المقعد والكرة بسبب التآكل/التآكل أمرًا شائعًا في خدمة الغاز المتسخ. أخطاء التشغيل، مثل عدم المراقبة الروتينية لوصلة التسييل يمكن أن تسمح ببقاء أعطال المقعد كامنة حتى تحدث حالة طارئة.

خاتمة

الصمام الكروي مزدوج الكتلة والنزف هو أكثر من مجرد جهاز؛ إنه نظام أمان مصمم هندسيًا. من خلال استبدال إعدادات الصمام الأحادي المحفوفة بالمخاطر بوحدة DBB، فإنك تستثمر مباشرةً في السلامة التشغيلية.

لقد أمضينا في BCST Valve أكثر من 22 عامًا في إتقان هذه الصمامات. إن التزامنا بمعايير API 6D يعني أنك تتعاون مع فريق مكرس لسلامتك.
