أين يقع صمام التحكم في الهواء الخامل في أنظمة المعالجة الكيميائية؟

في مصانع المعالجة الكيميائية، يعد تدفق الهواء المستقر والتحكم الدقيق في التدفق أمرًا ضروريًا لضمان تشغيل العمليات الحرجة - مثل الاحتراق والتهوية وتنقية الغاز - بشكل موثوق. غالبًا ما يتساءل مديرو المصانع والمهندسون: "أين يقع صمام التحكم في الهواء الخامل؟ على الرغم من أن هذا المصطلح أكثر شيوعًا في إعدادات السيارات، إلا أنه في الأنظمة الكيميائية الصناعية يشير إلى صمامات التحكم المخصصة للحفاظ على تدفق الهواء الدقيق أثناء ظروف الحمل المنخفض أو التباطؤ.

في أنظمة المعالجة الكيميائية، عادةً ما يتم تركيب صمامات التحكم في الهواء الخامل بالقرب من نقاط توصيل الهواء. وعادةً ما توجد هذه الصمامات عادةً في المنبع من الشعلات، أو بالقرب من ناشرات التهوية، أو عند مدخل خطوط تطهير الغاز. ويضمن وضعها الدقيق أنه حتى في ظل ظروف الطلب المنخفض، يتم الحفاظ على الحد الأدنى الضروري لتدفق الهواء للحفاظ على استقرار العمليات وكفاءتها.

إن فهم الموقع الدقيق لهذه الصمامات ووظيفتها ومعايير اختيارها أمر بالغ الأهمية. فهي لا تساعد فقط على منع تعطل النظام فحسب، بل تعمل أيضًا على تحسين كفاءة الطاقة وسلامة العملية. في هذه المقالة، سوف أستكشف دور صمامات التحكم في الهواء الخاملة في الأنظمة الكيميائية، وأشارك دراسة حالة واقعية، وأقدم إرشادات عملية للتركيب والصيانة - وكل ذلك مُحسَّن لمحركات البحث لمساعدتك في العثور على الحلول التي تحتاجها.

ما هو صمام التحكم في الهواء الخامل في أنظمة المعالجة الكيميائية؟

إن صمامات التحكم في الهواء الخامل في الصناعة الكيميائية ليست مكونات قائمة بذاتها؛ بل إنها تمثل متطلبًا وظيفيًا داخل نظام صمام التحكم. والغرض منها هو تنظيم تدفق الهواء خلال الفترات التي تعمل فيها العملية بأقل من السعة الكاملة. وهذا مهم بشكل خاص في تطبيقات مثل:

• أنظمة الاحتراق: حيث يمنع الحفاظ على نسبة هواء إلى وقود ثابتة عند الأحمال المنخفضة عدم استقرار اللهب.
• التهوية في المفاعلات الحيوية أو محطات معالجة مياه الصرف الصحي: حيث يدعم التدفق المنخفض المستمر للهواء العمليات البيولوجية.
• تطهير الغاز في المفاعلات وصهاريج التخزين: حيث يمنع التدفق الأدنى ولكن المستمر للغازات الخاملة أو غازات المعالجة التلوث أو التفاعلات غير المرغوب فيها.

يعمل صمام التحكم في الهواء الخامل من خلال تلقي إشارات التحكم - عادةً من نظام تحكم موزع (DCS) أو وحدة تحكم منطقية قابلة للبرمجة (PLC) - لتعديل فتحه وبالتالي ضبط معدل تدفق الهواء لتلبية متطلبات العملية.

الدور الحاسم للتحكم في الهواء الخامل في المصانع الكيميائية

يعد الحفاظ على تدفق الهواء الدقيق في ظروف التباطؤ أو الأحمال المنخفضة أمرًا ضروريًا لعدة أسباب:

• استقرار العملية: في أنظمة الاحتراق، يمكن أن يتسبب الهواء القليل جدًا في حدوث احتراق غير مكتمل، مما يؤدي إلى تراكم الكربون ومخاطر محتملة على السلامة. وعلى العكس من ذلك، قد تؤدي كثرة الهواء إلى استخدام غير فعال للوقود.
• الكفاءة: يضمن تدفق الهواء المحسّن عدم إهدار الطاقة خلال الفترات التي لا تحتاج فيها إلى السعة الكاملة.
• حماية النظام: يساعد التحكم في الهواء الخامل على منع ركود النظام ويحافظ على الظروف اللازمة للمعدات النهائية.

على سبيل المثال، في أحد مشاريعنا، عانى أحد المصانع الكيميائية من الإغلاق المتكرر لنظام الشعلات خلال ساعات الذروة. وتم إرجاع المشكلة إلى التنظيم غير السليم لتدفق الهواء. من خلال الضبط الدقيق لإعدادات صمام التحكم ونقل الصمام بالقرب من مدخل الموقد، حقق المصنع تحسينات كبيرة في استقرار العملية وكفاءة الوقود.

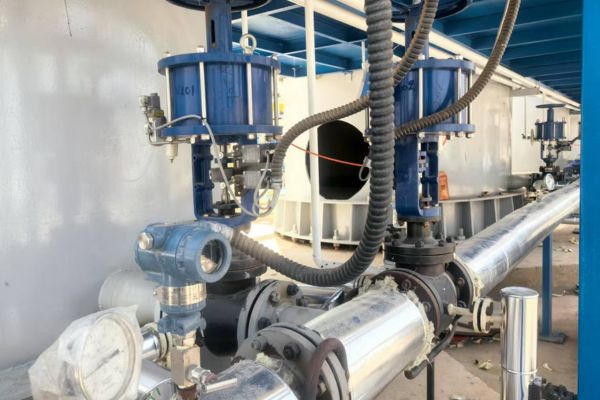

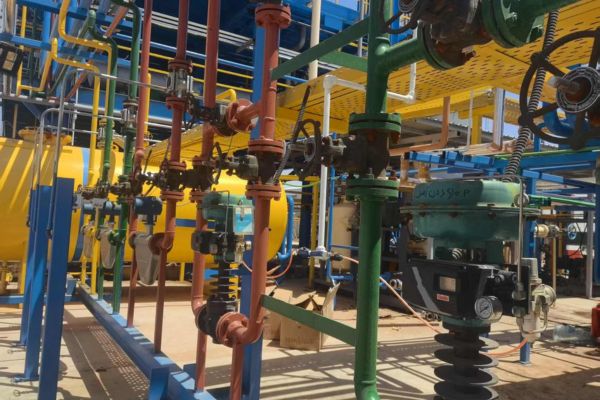

مواقع التثبيت النموذجية لصمامات التحكم في الهواء الخامل

يعتمد تحديد أفضل موقع لصمام التحكم في الهواء الخامل على العملية المحددة وتخطيط النظام. في المصانع الكيميائية، يتم وضع هذه الصمامات بشكل استراتيجي لضمان قدرتها على تعديل تدفق الهواء بدقة حتى في ظل الحمل المنخفض.

تشمل الأمثلة النموذجية ما يلي:

• أنظمة التحكم في هواء الموقد: في أعلى الموقد مباشرة، حيث يختلط الهواء مع الوقود. يضمن الصمام أن يتلقى الموقد كمية ثابتة ودقيقة من الهواء أثناء بدء التشغيل والإيقاف والتشغيل عند انخفاض الحمل.
• خطوط تطهير غاز المفاعل: عند مدخل خط تغذية النيتروجين أو الغاز الخامل. يحافظ الصمام على تدفق ثابت لغاز التطهير لمنع تراكم الأنواع الكيميائية غير المرغوب فيها.
• أنظمة التهوية: على الخطوط الفرعية المؤدية إلى ناشرات أو رؤوس التهوية. ينظم الصمام الحد الأدنى من تدفق الهواء المطلوب لدعم النشاط الميكروبي وضمان الأوكسجين المناسب.
• التغطية الخاملة: في الفوهة العلوية حيث يتم إدخال غازات خاملة مثل النيتروجين أو ثاني أكسيد الكربون. يضمن الصمام الحفاظ على طبقة غاز واقية لمنع الأكسدة أو التلوث.

ما هي أنواع الصمامات المثالية للتحكم في هواء الخمول؟

لا تعمل جميع الصمامات بشكل جيد في ظروف التدفق المنخفض. من الضروري اختيار أنواع الصمامات التي توفر تحكمًا دقيقًا وثباتًا أثناء التشغيل الخامل. تشمل أنواع الصمامات الموصى بها ما يلي:

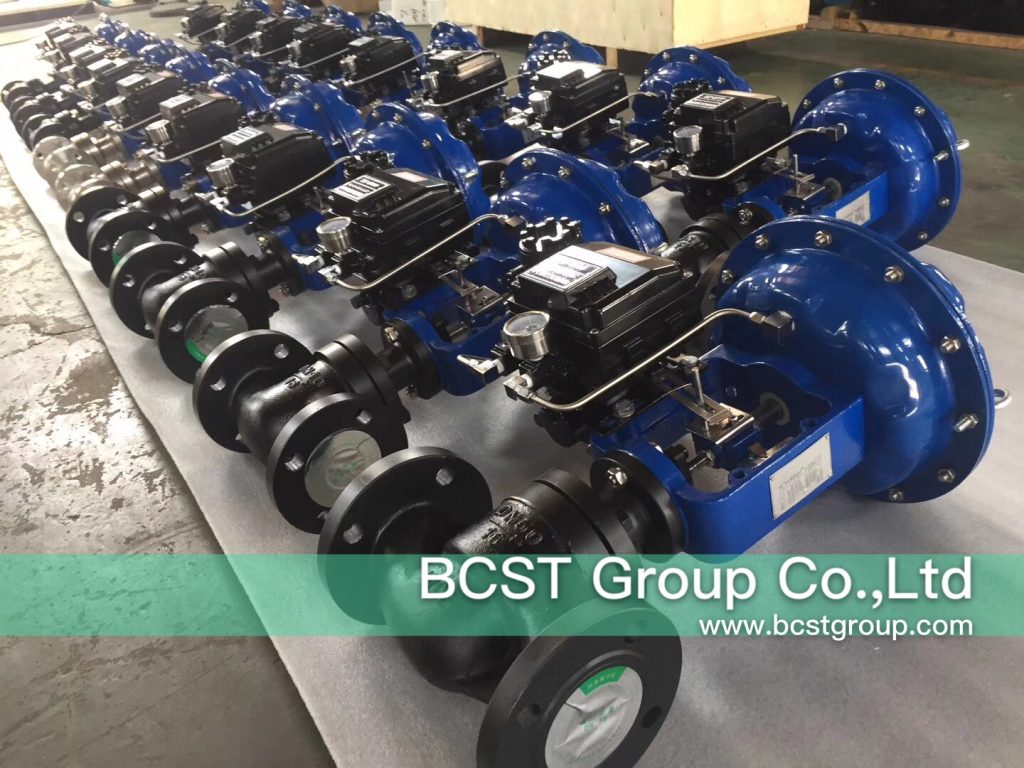

صمامات الكرة الأرضية الهوائية

• تحكم ممتاز في التدفقات المنخفضة بخاصية خطية
• دقة عالية وسهولة التكامل
• مثالية للتحكم في هواء الموقد وأنظمة تطهير المفاعل

صمامات كروية على شكل حرف V

• نطاق تحكم جيد مع تصميم مدمج
• مناسب لكل من الهواء والغاز الخامل
• شائع في خطوط التغطية والتطهير

صمامات الحجاب الحاجز

• مثالية للهواء النقي والتشغيل منخفض الضوضاء
• تعديل التدفق السلس
• جيد للمفاعلات الحيوية أو أنظمة التهوية

صمامات الفراشة

• أقل دقة عند التدفق المنخفض جدًا
• ميسورة التكلفة وخفيفة الوزن
• تُستخدم في أنظمة تدفق الهواء الأقل خطورة

تقدير وفورات الطاقة: ما مقدار ما يمكنك توفيره من خلال تحسين التحكم في الهواء الخامل؟

حتى أوجه القصور الصغيرة في التحكم في تدفق الهواء أثناء فترات الخمول يمكن أن تضيف ما يصل إلى إهدار كبير للطاقة - خاصة في الأنظمة التي تعمل على مدار الساعة طوال أيام الأسبوع.

دعونا نوضح ذلك بمثال.

مثال على الحالة: تحسين الهواء الخامل للموقد

• النظام: موقد غاز طبيعي في سخان كيميائي
• تدفق الهواء في وضع الخمول السابق: 20 نيوتن متر مكعب/ساعة (مرتفع جداً)
• تدفق هواء مُحسَّن: 12 نيوتن متر مكعب/ساعة (بعد ترقية الصمام)
• تشغيل الموقد في وضع الخمول: 10 ساعات/يوميًا
• تكلفة ضغط الهواء: حوالي 0.06 دولار أمريكي لكل نيوتن متر مكعب
• يوم في السنة 300

Annual Savings = (20 – 12) × 10 × 0.06 × 300 = $1,440/year (per unit)

والآن، اضرب هذا في 5-10 وحدات مماثلة في المصنع وستجد أنك تبحث عن توفير $7000 إلى 15000 في الهواء المضغوط سنويًا - دون المساس بإنتاج الإنتاج الرئيسي.

إذا تم تحسين كفاءة استهلاك الوقود أيضًا بسبب تحسين نسب الهواء/الوقود، فإن الوفورات الإضافية الناتجة عن انخفاض استهلاك الوقود يمكن أن تكون أعلى بمقدار 2-5 أضعاف.

مزايا إضافية:

• وقت بدء تشغيل أقصر بسبب ظروف الخمول المستقرة
• انخفاض تكرار الصيانة على الشعلات أو المنافيخ
• انخفاض انبعاثات ثاني أكسيد الكربون = سهولة الامتثال البيئي

إذا كنت ترغب في أن نقوم بإجراء محاكاة مخصصة لعائد الاستثمار لمحطتك بناءً على بيانات استخدام الهواء، اتصل بإميلي على info@bcstgroup.com.

إرشادات تحجيم صمام التحكم: كيف تختار الحجم المناسب؟

التحديد المناسب لحجم الصمامات أمر بالغ الأهمية لتجنبها:

• Oversized valves that “hunt” during low flow
• صمامات صغيرة الحجم تتسبب في انخفاض الضغط أو الاختناق
• ضعف نسبة الدوران إلى الأسفل يؤثر على التحكم في الخمول

لتحديد حجم الصمام للتحكم في الهواء الخامل، اجمع ما يلي:

• معدل التدفق الأقصى والأدنى (خاصة التدفق الخامل)
• ضغط الخط (المدخل والمخرج)
• نوع الوسائط (هواء، نيتروجين، ثاني أكسيد الكربون، إلخ)
• درجة الحرارة (تؤثر على كثافة التدفق)
• نطاق التحكم المطلوب (على سبيل المثال، نسبة الهبوط 10:1)

قاعدة عامة:

تصميم الصمام ليعمل عند 30-70% مفتوحًا في ظروف الخمول

الحفاظ على انخفاض الضغط (ΔP) في حدود 10-30% من ضغط المنبع

استخدم زخارف متساوية النسبة المئوية لاحتياجات التخفيضات الكبيرة

تضمين عامل أمان قدره 10-20% لمراعاة تغير العملية

يشمل الدعم الهندسي الذي تقدمه BCST:

• تحديد حجم الصمام القائم على البرامج باستخدام معادلات ISA أو أدوات الصناعة
• تقارير التحجيم مع قيم Cv، ومنحنيات التدفق، واختيار القطع
• اختيار المشغلات وأجهزة تحديد المواقع والملحقات المطابقة

فقط أرسل لنا ورقة البيانات أو مخطط النظام الخاص بك، وسنقدم لك اقتراحًا كاملاً لتحديد حجم الصمام في غضون يوم أو يومين عمل.

دراسة حالة واقعية: تجربة حسن

حسن هو صاحب شركة فنية في إيران متخصصة في تشغيل محطات النفط والغاز. يضم مصنعه وحدة إصلاح البخار التي كانت تتوقف عن العمل بشكل متكرر أثناء توقفها عن العمل - خاصة في الليل.

التحدي: حدد فريقه عدم استقرار اللهب بسبب تذبذب تدفق الهواء عند الأحمال المنخفضة للموقد. تم تركيب صمام التحكم في الهواء الخامل بعيدًا عن الموقد، مما تسبب في تأخير الاستجابة.

الحل: اقترحنا نقل الصمام بالقرب من مدخل الموقد واستبداله بصمام هوائي كروي هوائي BCST مزود بجهاز رقمي لتحديد المواقع. سمح ذلك بالتحكم الدقيق في تدفق الهواء حتى في الأحجام المنخفضة.

النتيجة:

• تشغيل مستقر للموقد
• 8% زيادة في كفاءة الاحتراق
• توفير أكثر من 22,000 دولار أمريكي سنوياً من تكاليف الوقود
• القضاء على حالات إيقاف التشغيل غير المخطط لها

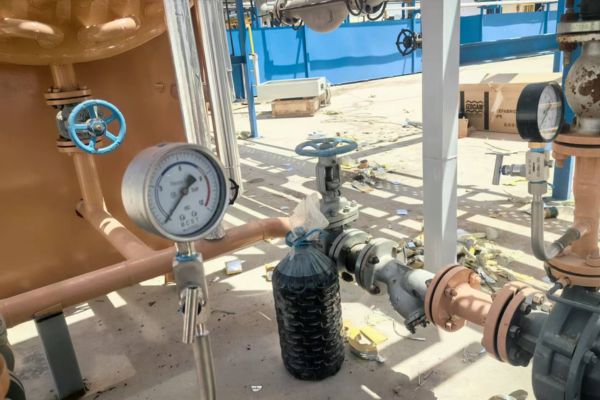

أفضل ممارسات التركيب والتشغيل التجريبي

لضمان التحكم السلس في تدفق الهواء الخامل، اتبع هذه الإرشادات:

قبل التركيب:

• تحليل متطلبات تدفق هواء النظام
• اختر صماماً يدعم تعديل التدفق المنخفض الدقيق
• موقع المسح: أبقِ الصمامات قريبة من نقطة توصيل الهواء

أثناء التثبيت:

• ضمان الحد الأدنى من مسافة الأنابيب بين الصمام ووحدة المعالجة
• تركيب مرشحات لحماية المشغل
• استخدام الخطوط الالتفافية للوصول إلى الصيانة

التكليف:

• معايرة الصمام وجهاز تحديد الموضع بدقة
• اختبار أداء الصمام في ظروف الخمول والحمل الكامل
• التكامل مع نظام التحكم الموزع أو نظام التحكم المنطقي القابل للبرمجة (PLC) للمراقبة المستمرة
• تدريب المشغلين على تشغيل الصمامات واستكشاف الأعطال وإصلاحها

خاتمة

تعد صمامات التحكم في هواء التباطؤ ضرورية للمصانع الكيميائية للحفاظ على التشغيل المستقر أثناء ظروف الحمل المنخفض. يضمن الموقع المناسب - بالقرب من الشعلات أو الموزعات أو مداخل الغاز - المقترن بنوع الصمام الصحيح التحكم الفعال والآمن والفعال من حيث التكلفة.

في BCST، نساعد الفرق الهندسية في جميع أنحاء العالم على اختيار صمام التحكم المناسب لتدفق الهواء الخامل والتحكم في الاحتراق وتعديل الغاز. وسواء كنت تعمل في مجال تكرير النفط أو مياه الصرف الصحي أو الأسمدة أو البتروكيماويات، يمكننا تقديم حلول تحدث فرقًا.

للحصول على دعم الخبراء أو استشارة مخصصة بشأن الصمام، اتصل بإميلي شو على info@bcstgroup.com أو قم بزيارة www.bcstvalve.com
