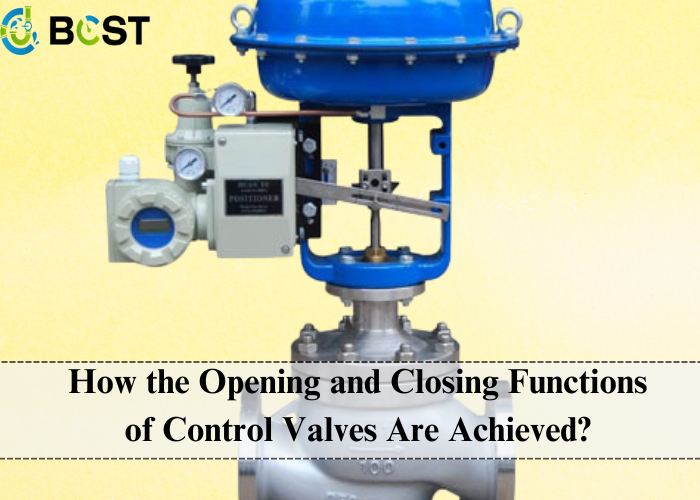

Как достигаются функции открытия и закрытия регулирующих клапанов?

В сфере управления промышленной автоматикой, регулирующие клапаны служат важнейшими элементами управления, широко используемыми в различных отраслях промышленности, таких как нефтяная, химическая, энергетическая, металлургическая, фармацевтическая и пищевая. Их точное управление имеет первостепенное значение для обеспечения бесперебойного протекания процессов, повышения эффективности производства и улучшения качества продукции. Будучи профессиональным производителем, мы глубоко понимаем значение точного контроля со стороны регулирующих клапанов в поддержании промышленных процессов. В этой статье мы рассмотрим фундаментальные принципы, классификации, структуры и механизмы, лежащие в основе того, как функции открытия и закрытия регулирующий клапанреализуются.

I. Основные принципы работы регулирующих клапанов

Регулирующие клапаны regulate fluid media’s flow rate, pressure, and temperature. They work based on fluid mechanics and control theory, adjusting the flow rate by altering the valve’s opening to precisely control fluid systems. The opening and closing functions of control valves, essentially, involve manipulating the relative position between the valve trim and valve seat to control the flow area, thereby regulating fluid flow rate, pressure, and temperature parameters.

II. Классификации регулирующих клапанов

Регулирующие клапаны По структуре и принципу работы их можно разделить на несколько типов, каждый из которых имеет уникальное применение и преимущества:

1. Прямой путь Регулирующие клапаны

• Характеристики: Окантовка клапана расположена параллельно седлу клапана, что позволяет жидкости входить с одной стороны корпуса клапана и выходить с другой. Они известны своей простотой, легкостью в обслуживании и универсальностью.
• Приложения: Широко используется в системах управления жидкостями в различных отраслях промышленности, особенно подходит для сценариев без особых требований к направлению потока.

2. Угловой узор Регулирующие клапаны

• Характеристики: Окантовка клапана перпендикулярна седлу клапана, что позволяет жидкости входить с одной стороны и выходить с другой. Они имеют компактную конструкцию, низкое сопротивление жидкости и быстрое время срабатывания, что идеально подходит для приложений с особыми требованиями к направлению потока.

3. Вилка Регулирующие клапаны

• Характеристики: Цилиндрическая окантовка клапана вращается, регулируя поток жидкости. Они отличаются низким сопротивлением жидкости, высокой точностью регулирования и высокой адаптивностью.
• Приложения: Широко используются в нефтяной, химической и энергетической промышленности, особенно подходят для высокоточных сценариев управления потоком.

4. Регулирующие клапаны типа "бабочка

• Характеристики: Клапан имеет форму диска, вращающегося для регулирования потока жидкости. Они конструктивно просты, имеют небольшие размеры и вес, идеально подходят для систем управления потоком малого и среднего размера.

5. Шар Регулирующие клапаны

• Характеристики: Сферическая окантовка клапана вращается для управления потоком жидкости. Они имеют простую конструкцию, отличные уплотнительные характеристики и сильную коррозионную стойкость, что делает их пригодными для управления высокотемпературными, высоконапорными и коррозионными средами.

6. Ворота Регулирующие клапаны

• Характеристики: Накладка клапана представляет собой плоскую пластину, перемещающуюся по вертикали для регулирования потока жидкости. Они отличаются простой конструкцией, хорошими уплотнительными характеристиками и высокой износостойкостью, идеально подходят для работы с твердыми частицами и высоковязкими жидкостями.

III. Конструкции и компоненты регулирующих клапанов

Регулирующие клапаны в основном состоят из корпуса клапана, клапанной накладки, седла клапана, штока клапана и привода. Эти компоненты работают слаженно, выполняя функции открытия и закрытия.

1. Корпус клапана

• Роль: Основная конструкция регулирующего клапана, в которой размещен проходной канал, согласованный с направлением потока среды. Он соединяется с седлом клапана и обшивкой.
• Требования: The material and manufacturing process must meet the media’s characteristics and operational environment to ensure strength and sealing.

2. Отделка клапана и седло

• Роль: Накладка клапана - это важнейший компонент, который регулирует площадь потока, изменяя свое положение относительно седла клапана. Седло обеспечивает уплотнительную поверхность для накладки.
• Требования: Материалы обшивки и сиденья должны обладать хорошей износостойкостью, коррозионной стойкостью и способностью к уплотнению для обеспечения надежности и стабильности.

3. Шток клапана

• Роль: Connects the valve trim to the actuator, transmitting the actuator’s driving force to the trim for reciprocating motion.
• Требования: Шток должен обладать высокой жесткостью и износостойкостью, чтобы выдерживать давление среды и усилия привода.

4. Привод

• Роль: Приводной механизм регулирующих клапанов, получающий управляющие сигналы для перемещения штока клапана и накладки, открывая или закрывая клапан.
• Типы: В зависимости от источника питания приводы могут быть ручными, электрическими, пневматическими или гидравлическими, каждый из которых имеет свои характеристики и сферы применения.

IV. Реализация функций открытия и закрытия

The realization of control valves’ opening and closing functions primarily depends on the actuator type and control signal input. Here are the mechanisms for common actuator types:

1. Ручные регулирующие клапаны

Реализация: The valve trim’s position is adjusted manually through a knob or handle, regulating the valve opening. They are simple to operate but offer low automation levels, suitable for non-critical automation requirements.

2. Электрические регулирующие клапаны

Реализация: Electric actuators change the valve trim’s position upon receiving control signals. The actuator drives the valve stem and trim, adjusting the valve opening with high precision and fast response times. Widely used in industrial automation systems due to their high automation levels and accuracy.

Ключевые технологии: Правильный выбор привода в соответствии с диаметром трубы и требованиями к расходу; точное изготовление корпусов и седел клапанов для точного управления площадью потока; передовые алгоритмы управления и сенсорные технологии для оптимизации.

3. Пневматические регулирующие клапаны

Реализация: Пневматические приводы используют сжатый воздух для перемещения поршней или диафрагм, приводящих в движение шток и обрезки клапана. Когда сжатый воздух поступает в привод, он толкает поршень или мембрану, открывая или закрывая клапан. Известны своей надежностью, простотой и легкостью в обслуживании, особенно подходят для легковоспламеняющихся, взрывоопасных и агрессивных сред.

Принцип работы: В пневматических мембранных приводах (в качестве примера) сжатый воздух поступает в привод и под действием пружин и силы тяжести закрывает клапан. Электрический сигнал или действие привода открывают клапан, обеспечивая полный поток. Без сигнала или действия клапан остается закрытым.

4. Гидравлические клапаны управления

Реализация: Гидравлические приводы за счет разницы давления жидкости перемещают поршни или мембраны, приводя в движение шток клапана и его отделку. Они обеспечивают мощную движущую силу и плавность работы, идеально подходят для управления средами большого диаметра с высоким перепадом давления.

V. Заключение

Регулирующие клапаны, являясь важнейшими элементами управления промышленной автоматикой, используют различные механизмы для выполнения функций открытия и закрытия, которые в первую очередь определяются типами приводов и входными сигналами управления. Будь то ручной, электрический, пневматический или гидравлический привод, каждый тип может похвастаться уникальными характеристиками и областью применения. Являясь профессиональным производителем, мы стремимся поставлять высококачественную и высокопроизводительную продукцию регулирующих клапанов для удовлетворения потребностей в управлении жидкостями в различных отраслях промышленности и условиях эксплуатации. Кроме того, мы постоянно внедряем инновации и совершенствуем наши технологии, чтобы стимулировать постоянный прогресс и развитие технологии регулирующих клапанов.
