Las válvulas antirretorno desempeñan un papel fundamental como componente clave en los sistemas de control de fluidos. Como fabricante especializado, comprendemos la importancia de las válvulas antirretorno para asegurar el flujo unidireccional de fluidos y evitar el reflujo de medios. En este artículo, analizaremos este componente indispensable para el control de fluidos desde la definición de válvula antirretorno, principio de funcionamiento, normas estructurales, tipos, áreas de aplicación y tendencias de innovación.
Ⅰ. La definición de válvula de retención.
Válvula de retencióncomo su nombre indica, es un tipo de válvula que puede detener automáticamente el flujo inverso del fluido. Su principio de funcionamiento se basa en los cambios de presión del fluido, cuando el fluido está fluyendo en la dirección correcta, la válvula se abre automáticamente, permitiendo que el fluido pase; y cuando la presión del fluido se reduce o flujo inverso, la válvula se cierra automáticamente, evitando eficazmente que el fluido fluya hacia atrás. Esta característica hace que la válvula de retención sea ampliamente utilizada en una gran variedad de sistemas de fluidos, como tratamiento de aguas, calefacción, refrigeración y tuberías industriales y otros campos.
Ⅱ. El principio de funcionamiento de la válvula de retención.
El principio de funcionamiento de la válvula de retención se puede resumir simplemente como el uso de la aleta de la válvula para abrir y cerrar automáticamente para controlar el flujo unidireccional del fluido. La válvula, como componente central de la válvula de retención, suele diseñarse como un disco o esfera móvil, capaz de moverse libremente en el cuerpo de la válvula. Cuando la presión del fluido supera la presión de apertura de la válvula, la clapeta de la válvula se empuja para abrirse, el fluido puede pasar sin problemas; y cuando la presión del fluido es inferior a la presión de cierre de la válvula o cuando se cambia la dirección, la clapeta de la válvula se cierra automáticamente bajo la acción del muelle u otro mecanismo de rearme, para evitar el reflujo del fluido.
En concreto, el proceso de trabajo de la válvula de retención puede dividirse en las siguientes etapas:
Etapa de apertura: cuando el fluido fluye y la presión alcanza o supera la presión de apertura de la válvula, la presión del fluido empuja la clapeta de la válvula para salir del asiento de la válvula, la formación de una vía, permitiendo el paso del fluido.
Etapa de flujo: en el proceso el fluido sigue fluyendo positivamente, la válvula permanece abierta, el fluido pasa a través de la válvula suavemente.
Etapa de cierre: cuando la presión del fluido se reduce por debajo de la presión de cierre de la válvula o cambia la dirección del fluido, la clapeta de la válvula en el muelle o la presión inversa del fluido se cierra automáticamente para evitar el reflujo del fluido.
Ⅲ. La estructura estándar de la válvula de retención .
Válvula de retención Las normas de estructura cubren principalmente el cuerpo de la válvula, la tapa de la válvula, la aleta de la válvula, el muelle y otros componentes clave de los requisitos de diseño y fabricación. Estas normas garantizan la fiabilidad y durabilidad de las válvulas de retención en diferentes condiciones de trabajo. A continuación se presentan algunos tipos comunes de válvulas de retención y sus características estructurales:

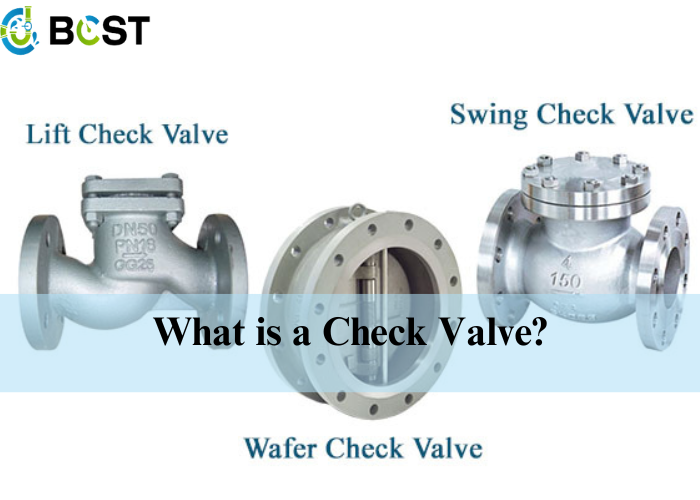

1. Levante válvula antirretorno
Componentes estructurales: normalmente compuesto por cuerpo de válvula, tapa de válvula, aleta de válvula, palanca de elevación y muelle y otros componentes.
Principio de funcionamiento: la clapeta de la válvula sube y baja a lo largo del vástago de elevación bajo la presión del fluido para realizar la apertura y el cierre de la válvula.
Escenario de aplicación: adecuado para sistemas de fluidos de gran diámetro y alto caudal.
2. Rotary válvula antirretorno:
Componentes estructurales: compuesto por cuerpo de válvula, tapa de válvula, aleta de válvula y eje giratorio y otros componentes.
Principio de funcionamiento: la clapeta de la válvula realiza la apertura y el cierre mediante rotación, basándose normalmente en la presión del fluido para impulsar la rotación del eje giratorio.
Escenario de aplicación: Es adecuado para las ocasiones que necesitan una respuesta rápida y una apertura y cierre frecuentes.
3. Sujeción por pares válvula antirretorno:
Características estructurales: el cuerpo de la válvula es una estructura de abrazadera a tope, fácil de instalar, sin conexión de brida.
Principio de funcionamiento: similar a la válvula de retención elevadora o rotativa, pero con una estructura más compacta.
Escenario de aplicación: adecuado para ocasiones en las que el espacio es limitado o se requiere una instalación rápida.
Ⅳ. Tipos de válvulas de retención.
Según las distintas normas de clasificación, las válvulas antirretorno pueden dividirse en varios tipos. Las siguientes son algunas formas comunes de clasificación y los tipos correspondientes:
- Clasificación según la forma estructural:
Ascensor válvula antirretorno
Rotary válvula antirretorno
Tipo oblea válvula antirretorno
Mariposa válvula antirretorno
Esférica válvula antirretorno
- Categorizado por material:
Válvula de retención metálica (como acero inoxidable, acero al carbono, etc.)
Válvula de retención no metálica (como plástico, caucho, etc.)
- Clasificados por conexión:
Válvula de retención con conexión de brida
Válvula de retención de conexión por abrazadera
Válvula de retención de conexión roscada
Válvula de retención de conexión soldada
4. Clasificados por función:
Válvula antirretorno ordinaria
Válvula de retención silenciosa (mediante un diseño especial para reducir el ruido de paso del fluido)
Válvula de retención de cierre lento (efecto amortiguador en el proceso de cierre, reduce el fenómeno del golpe de ariete)
Ⅴ. La aplicación de las válvulas de retención.
Como elemento importante en el sistema de control de fluidos, la válvula de retención se utiliza ampliamente en diversos campos industriales. Los siguientes aspectos son algunas áreas de aplicación:
Industria de tratamiento de aguas: en el sistema de tratamiento de aguas, las válvulas de retención se utilizan para evitar que las aguas residuales vuelvan a la tubería de agua limpia y para garantizar la seguridad de la calidad del agua.
Sistema de calefacción y refrigeración: En las tuberías de calefacción y refrigeración, las válvulas antirretorno se utilizan para evitar el reflujo de agua caliente o refrigerante y garantizar el funcionamiento normal del sistema.
Industria petroquímica: En el proceso de producción petroquímica, las válvulas de retención se utilizan para controlar el flujo unidireccional de diversos medios químicos, evitar que los medios se contaminen entre sí y garantizar la continuidad y seguridad del proceso de producción.
Centrales térmicas y nucleares: En estas instalaciones energéticas a gran escala, las válvulas antirretorno se instalan en diversos sistemas de tuberías para detener el reflujo de vapor o refrigerante a alta temperatura y alta presión, proteger los equipos críticos de daños y garantizar la estabilidad y seguridad del proceso de generación de energía.
Industria alimentaria y de bebidas: En el procesado y envasado de alimentos y bebidas, las válvulas antirretorno se utilizan para garantizar una línea de flujo de producto pura y estéril, evitando la contaminación cruzada y garantizando la calidad y seguridad del producto final.
Industria farmacéutica: En las líneas de producción farmacéutica, las válvulas antirretorno no sólo controlan la dirección del flujo de diversos fluidos medicinales y disolventes, sino que también cumplen estrictas normas de higiene y limpieza para garantizar el cumplimiento y la consistencia de la calidad en la producción de medicamentos.
Marine Engineering and Ship: In marine engineering and ship systems, check valves are widely used to prevent the back flow of seawater, fresh water or fuel oil, and to safeguard the normal operation of the ship’s power system, cooling system and water supply system.
Sistemas de riego agrícola: En las redes de riego agrícola, las válvulas antirretorno ayudan a evitar la inversión del flujo de agua, protegen las bombas y las tuberías de los daños causados por el reflujo y mejoran la eficacia del riego.
Sistema contra incendios: En los sistemas de tuberías contra incendios, las válvulas antirretorno aseguran un suministro de agua unidireccional, evitando que el agua contra incendios se contamine por reflujo tras la extinción del incendio y garantizando la fiabilidad de los sistemas contra incendios.
Ⅵ. La tendencia innovadora de la válvula de retención
Con el progreso continuo de la tecnología industrial y las necesidades de aplicación cada vez más diversificadas, las válvulas antirretorno también están en constante innovación y desarrollo. A continuación se indican algunas tendencias de innovación actuales y futuras:
Supervisión inteligente y remota: Mediante la integración de sensores, actuadores y sistemas de control inteligente en las válvulas de retención, se realiza la monitorización remota, el diagnóstico de fallos y el ajuste automático para mejorar el nivel inteligente y la eficiencia de funcionamiento y mantenimiento del sistema.
Aplicación de materiales de alto rendimiento: Los materiales de alto rendimiento más resistentes a la corrosión, las altas temperaturas y la abrasión se utilizan para fabricar válvulas antirretorno que hagan frente a condiciones de trabajo más severas y prolonguen la vida útil del equipo.
Diseño que ahorra energía y reduce las emisiones: Optimizar el diseño de la ruta de flujo de las válvulas de retención para reducir la resistencia y el consumo de energía cuando el fluido pasa a través, y al mismo tiempo reducir el ruido y la vibración para lograr la protección del medio ambiente verde.
Modularización y estandarización: Promover el diseño modular y la producción estandarizada de válvulas de retención para simplificar el proceso de instalación y sustitución, mejorar la conveniencia del mantenimiento y reducir los costes operativos.
Customized solutions: Provide customized check valve solutions according to users’ specific needs and application scenarios, including special materials, special structures, special functions, etc., in order to meet diversified market demands.
Ⅶ. Conclusión
Como componente indispensable e importante en el sistema de control de fluidos, las válvulas antirretorno desempeñan un papel vital a la hora de garantizar el flujo unidireccional de fluidos y evitar el reflujo de medios. Con el continuo desarrollo de la tecnología industrial y el continuo crecimiento de la demanda de aplicaciones, las válvulas antirretorno también están en constante innovación y mejora. Como fabricante profesional, seguiremos comprometidos con la investigación, el desarrollo y la aplicación de válvula antirretorno para ofrecer a los clientes soluciones de control de fluidos más eficaces, fiables e inteligentes, con el fin de contribuir al floreciente desarrollo de diversas industrias.
