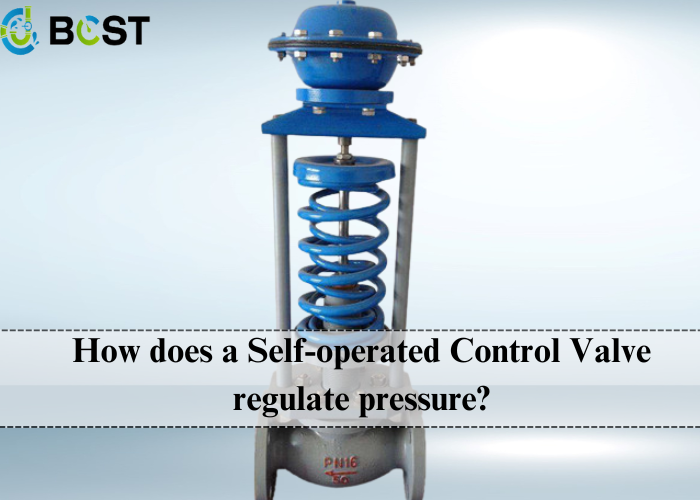

¿Cómo regula la presión una válvula de control automática?

Válvula de control automática como un ampliamente utilizado en equipos de control de automatización industrial, ya que no necesita una fuente de energía externa para conducir y así nombrado. Su singularidad radica en el uso de la propia energía del medio controlado para ajustar la apertura de la válvula, realizando así el control automático de la presión, caudal, temperatura y otros parámetros del medio. En este artículo, analizaremos en profundidad cómo el válvula autorreguladora regula el principio de presión, los escenarios de aplicación, así como el uso de precauciones.

Ⅰ. El principio básico de la válvula de autorregulación

Válvula de control automática se compone principalmente de cuerpo de válvula, actuador, mecanismo de retroalimentación y regulador. Su principio de funcionamiento se basa en la idea de sistema de control de retroalimentación, es decir, a través de la retroalimentación en tiempo real sobre la variable controlada, ajustar automáticamente la apertura de la válvula, a fin de mantener el sistema en el valor de presión establecido.

En concreto, el proceso de regulación de la presión de la válvula autorreguladora es el siguiente:

1.**Presión de detección**: Cuando el medio pasa a través de la válvula, parte del medio será guiado a las piezas de detección (como fuelles, resortes o diafragmas). La parte sensora producirá el desplazamiento mecánico correspondiente según el cambio de presión del medio.

2. **Ajuste por realimentación**: El desplazamiento de la parte sensora se transmite al actuador, que ajusta automáticamente la apertura de la válvula en función de la diferencia entre el valor de presión fijado y el valor de presión real. Cuando la presión real es superior al valor fijado, el actuador cerrará la válvula, reduciendo así el caudal y bajando la presión; por el contrario, abrirá la válvula, aumentará el caudal y subirá la presión.

3. **Equilibrio dinámico**: A lo largo del proceso, la válvula reguladora se ajusta constantemente para estabilizar la presión del sistema cerca del valor establecido. Esta característica de autoequilibrio hace que la válvula autorreguladora en ausencia de energía externa, pero ser capaz de regular con precisión y mantener estable la presión del sistema.

Ⅱ. El tipo y la aplicación de la válvula de autorregulación

De acuerdo con las diferentes formas de regular la presión, las válvulas de control autónomas pueden dividirse en los siguientes tipos:

1. **Válvula reguladora de presión de accionamiento automático**: se utiliza para mantener una presión constante aguas abajo o aguas arriba. Este tipo de válvula suele utilizarse para controlar la presión de medios como vapor, aire, gas y líquido. Según el lugar de instalación, se clasifican en tipo reductor de presión y tipo contrapresión.

2. **Válvula reguladora de presión diferencial**: se utiliza para controlar la presión diferencial en el sistema. Las aplicaciones típicas incluyen la circulación de agua caliente en sistemas de calefacción, ventilación y aire acondicionado, el control de la presión diferencial en sistemas de suministro de vapor, etc.

3. **Válvula de control de temperatura de accionamiento automático**: Aunque se utiliza principalmente para el control de la temperatura, también puede afectar indirectamente a la presión del sistema a través de la relación entre la temperatura y la presión.

4. **Válvula reguladora de caudal de accionamiento automático **: se utiliza para mantener constante el caudal, pero en cierta medida también puede controlar la presión, ya que existe una relación de interdependencia entre el caudal y la presión.

Ⅲ. Los escenarios específicos de aplicación de la válvula de control auto-operado

1. **Control de la reducción de presión en sistemas de vapor**: En los sistemas de calentamiento por vapor, las válvulas reguladoras de presión de accionamiento automático se utilizan habitualmente para controlar la reducción de presión del vapor. Al mantener constante la presión de salida, se garantiza la estabilidad y seguridad del calentamiento por vapor.

2. **Control de la presión en el transporte industrial de gases**: En la producción industrial, el transporte de gases requiere a menudo el mantenimiento de valores de presión específicos. Las válvulas de control autónomas pueden controlar con precisión la presión del gas para evitar el impacto de las fluctuaciones de presión en el proceso de producción.

3. **Control de la presión diferencial en la industria petroquímica**: En el proceso petroquímico, muchos procesos de reacción tienen requisitos estrictos de presión diferencial. La válvula de control de presión diferencial de accionamiento automático puede realizar un control estable de la presión diferencial para garantizar el funcionamiento normal del proceso de producción.

4. **Regulación de la presión en el sistema de tratamiento de agua**: en el sistema de tratamiento de agua municipal o industrial, las válvulas de control autoaccionadas se utilizan a menudo para mantener una presión constante en el sistema de agua con el fin de garantizar la estabilidad del suministro de agua.

Ⅳ. La válvula autorreguladora consideraciones de selección e instalación.

1. **Determinación del rango de presión**: En la selección, en primer lugar, debe quedar claro el rango de presión de trabajo del sistema. Seleccione la válvula reguladora de presión adecuada, tanto para tener en cuenta la precisión de ajuste, sino también para asegurar que la resistencia a la presión de la válvula.

2. **Consideraciones sobre las características de los medios**: Diferentes medios tienen diferentes requisitos para los materiales de las válvulas. Los medios corrosivos, los medios viscosos, los medios de alta temperatura, etc., necesitan elegir el material de válvula y la forma de sellado adecuados.

3. ** Características de caudal de la adecuación **: el caudal y la presión están estrechamente relacionados. En la selección, para asegurar que las características de flujo de la válvula de control para satisfacer las necesidades reales del sistema, para evitar el flujo insuficiente o excesivo que resulta en una presión anormal del sistema.

4. **Selección de la posición de instalación**: La posición de instalación de la válvula de control automática tiene un impacto importante en su rendimiento. Debe instalarse en la sección recta del sistema en la medida de lo posible, evitando la instalación en posición de codo, derivación o vibración para reducir el impacto en la precisión de la regulación.

**Mantenimiento y calibración periódicos**: Para asegurar el funcionamiento estable a largo plazo de la válvula de control auto-operada, es necesario mantenerla y calibrarla periódicamente. En particular, es necesario comprobar y sustituir periódicamente el desgaste de las piezas sensoras y los actuadores.

V. Resumen

Como tipo de equipo de control automático sin energía externa, la válvula de control automática desempeña un papel importante en la producción industrial. Al utilizar la energía del propio medio para la regulación, la válvula no sólo ahorra costes energéticos, sino que también simplifica la estructura del sistema y mejora su fiabilidad. Dominar el principio de funcionamiento, los métodos de selección y las consideraciones de instalación y mantenimiento de las válvulas de control autónomas puede ayudar a los ingenieros a aplicar mejor este equipo para garantizar el funcionamiento seguro y estable de los sistemas industriales.

Con el desarrollo de la tecnología de automatización industrial, las válvulas de control autónomas seguirán desempeñando sus ventajas únicas en el futuro y se utilizarán ampliamente en más aplicaciones. Tanto si se trata de un nuevo proyecto como de la transformación de un sistema antiguo, la selección y el uso racionales de las válvulas de control autónomas aportarán importantes beneficios económicos y sociales a la empresa.
