Extensión de la Maneta de la Válvula de Bola: La guía completa para facilitar el acceso a las válvulas

¿Le resulta difícil acceder a la válvula de bola?

¿Alguna vez te has encontrado mirando fijamente un válvula de cierre ¿Está enterrada detrás de un calentador de agua, dentro de una caja de riego llena de barro o escondida en un rincón oscuro del techo? En esos momentos, buscar a tientas una llave inglesa o esforzarse por hacer palanca no sólo es frustrante, sino que supone una enorme pérdida de tiempo y puede ser francamente inseguro en caso de emergencia. La solución es más sencilla y asequible de lo que cree. Una extensión de la maneta de una válvula de bola le proporciona el control directamente a usted, haciendo que esa válvula inaccesible sea tan fácil de accionar como si la tuviera delante. Esta guía le explicará todo lo que necesita saber, desde la elección del material adecuado hasta la instalación paso a paso, para que ahorre tiempo, dinero y esfuerzo.

¿Qué es la prolongación de maneta de válvula de bola?

Sabe que necesita llegar a una válvula lejana, pero ¿qué es exactamente una extensión de maneta y cómo funciona sin sustituir toda la válvula?

Una extensión de maneta de válvula de bola es un dispositivo de reequipamiento diseñado para acoplarse de forma segura al punto de montaje de la maneta de válvula existente. Funciona como un acoplamiento rígido y rectilíneo que transfiere el sencillo movimiento de un cuarto de vuelta de un mando nuevo y accesible directamente al vástago de la válvula, lo que le proporciona un control operativo total a distancia.

La belleza de una extensión de manilla reside en su sencillez. Es una solución de ingeniería que resuelve un problema común sin necesidad de cortar tuberías o llamar a un fontanero para una revisión a fondo. Profundicemos en la mecánica y las aplicaciones clave en las que estos dispositivos son indispensables.

Profundice: Funcionalidad y aplicaciones

Cómo funcionan las extensiones de maneta de válvula de bola

El principio básico es la transferencia mecánica directa. La mayoría de las extensiones se conectan mediante uno de estos dos métodos:

• Conexión roscada: El tipo más común. La extensión tiene un extremo roscado macho o hembra que se enrosca directamente en el espárrago de la tuerca de la maneta de la válvula.
• Abrazadera/tornillo: Los modelos universales utilizan un mecanismo de abrazadera o tornillo prisionero para sujetar el espárrago o la base de la propia empuñadura.

Una vez conectado, el vástago rígido garantiza que al girar la nueva maneta en T o palanca en la parte superior, la fuerza se transfiera con una pérdida mínima, girando el vástago de la válvula los 90 grados necesarios. La clave es que no aumenta la palanca como una “barra tramposa”; simplemente reubica el punto de accionamiento.

Aplicaciones comunes en las que las extensiones son esenciales

• Acceso a válvulas subterráneas: El caso de uso del #1. Perfecto para sistemas de riego, cierres de fosas sépticas y tuberías principales de agua situadas en arquetas subterráneas.
• Instalaciones detrás de la pared: Acceder a las llaves de paso de duchas, lavadoras o máquinas de hielo sin hacer grandes agujeros en los paneles de yeso.
• Espacios confinados: Accionamiento de válvulas detrás de equipos voluminosos como calderas, calentadores de agua o maquinaria industrial.
• Sistemas para piscinas y spas: Centralización del control de múltiples válvulas ocultas alrededor del equipo de bombeo y filtrado en un panel de fácil acceso.
• Accesibilidad de cierre de emergencia: Garantizar que las válvulas de cierre críticas sean claramente visibles e inmediatamente accesibles, como exigen a menudo los códigos de seguridad.

Válvula de Bola Extensión de Maneta vs. Extensión de Vástago Válvula de Bola: Comprender la diferencia

Estás explorando tus opciones y oyes dos términos: “extensión de maneta” y “válvula de extensión de vástago”. ¿Son lo mismo? En absoluto, y elegir la equivocada puede provocar retrasos en el proyecto y costes innecesarios.

A extensión de la maneta de la válvula de bola es un kit de adaptación sencillo y rentable que se acopla a su existente válvula. A válvula de bola de extensión de vástago es una válvula completamente nueva fabricada con un vástago permanentemente extendido y sellado de fábrica, que requiere la sustitución completa de su antigua válvula.

He visto a muchos clientes sobredimensionar una solución porque no eran conscientes de la sencilla opción de adaptación. Para 90% de los problemas de accesibilidad residenciales y comerciales ligeros, una extensión de manilla es la opción más inteligente, rápida y asequible. Veamos las principales diferencias.

Profundice: La elección correcta para su proyecto

Cuándo elegir una extensión de asa

Elija la extensión de asa simple en estos casos:

• Usted tiene un válvula existente que funciona perfectamente pero es difícil de alcanzar.
• Estás en un presupuesto ajustado y necesita una solución rápida y eficaz.
• Usted se encuentra en un alquileres y no puede hacer cambios permanentes en la fontanería.
• Usted quiere un solución rápida que puede instalar usted mismo en cuestión de minutos.

Cuándo elegir una válvula de extensión de vástago

Una válvula de extensión de vástago completo es necesaria cuando:

• Se trata de un nueva construcción proyecto y especificado en el plan de fontanería.
• Códigos locales de edificación mandato un vástago sellado de fábrica (por ejemplo, para tuberías de gas o determinados servicios enterrados).
• La aplicación implica presión o par muy elevados donde un diseño integrado añade una capa de seguridad.

¿Cuál es el mejor material para una prolongación de maneta de válvula de bola?

Has encontrado una extensión, pero es de plástico. ¿Resistirá a la intemperie? O ha visto una de acero inoxidable muy cara, ¿merece la pena? El material que elija es el factor más importante que determina la longevidad y fiabilidad de su extensión.

Para uso residencial general y de riego, un Prolongación de la maneta de la válvula de bola de PVC ofrece una resistencia a la corrosión y un valor excelentes. Para aplicaciones industriales, marinas o a altas temperaturas en las que la resistencia y la longevidad son fundamentales, una válvula de bola de acero inoxidable extensión del asa es la única opción profesional.

La primera lección que me dio mi padre en la fábrica fue la siguiente: “El material adecuado para el trabajo es el que seguirá funcionando dentro de diez años”. Analicemos las opciones para que puedas elegir un material que dure.

Profundice: Desglose completo del material

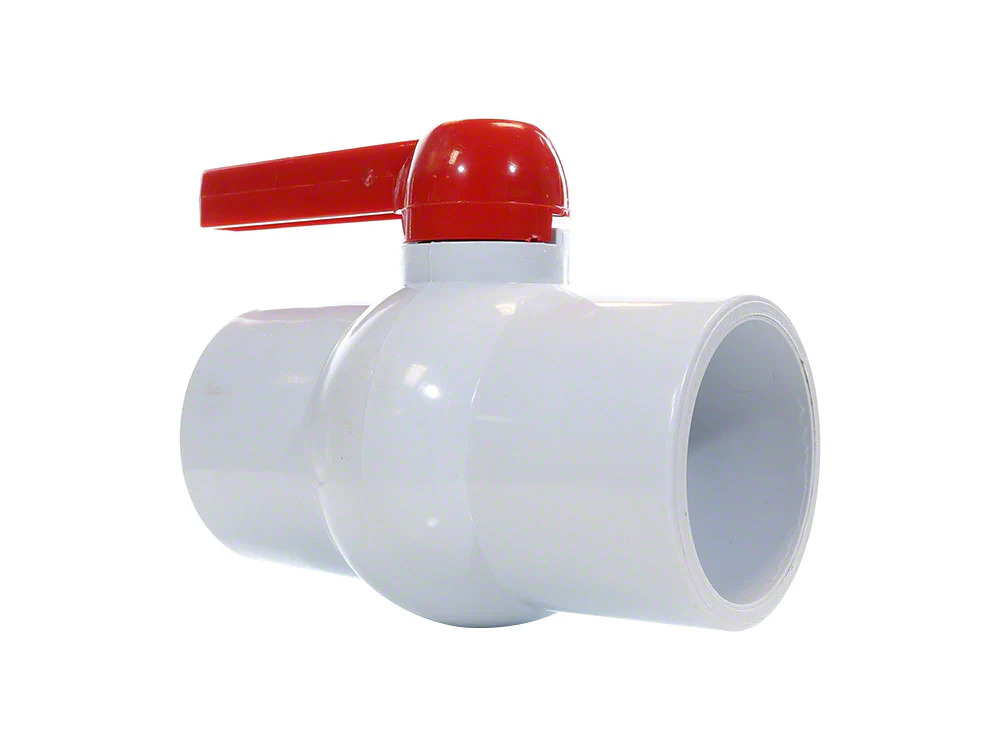

Prolongación de maneta de válvula de bola de PVC

• Análisis: El PVC (cloruro de polivinilo) es un termoplástico rígido y ligero. Es completamente impermeable e inmune a la oxidación o corrosión de la mayoría de los suelos y productos químicos comunes.
• Pros: Muy económico ($10-$30), fácil de cortar a medida y no se corroe.
• Contras: Puede volverse quebradizo a temperaturas de congelación, tiene un límite de temperatura bajo (aprox. 140 °F) y su resistencia a la torsión es inferior a la del metal.
• Lo mejor para: Cajas de válvulas de riego, sistemas de piscinas y spas, y uso residencial general en climas moderados.

Prolongación de maneta de válvula de bola de acero inoxidable

• Análisis: Esta es la opción de calidad superior y profesional. Suelen estar fabricadas en acero inoxidable 304 o 316 (de calidad marina) y ofrecen una solidez y una resistencia medioambiental superiores.
• Pros: Tiene una capacidad de par extremadamente alta, funciona en un amplio rango de temperaturas (de -40°F a 500°F+) y es muy resistente a la corrosión, el óxido y la degradación por rayos UV.
• Contras: Coste inicial más elevado ($40-$150).
• Lo mejor para: Instalaciones industriales, edificios comerciales, entornos marinos, líneas de alta temperatura y cualquier aplicación en la que el fallo no sea una opción.

Otros materiales

• Latón y bronce: Ofrecen una excelente resistencia a la corrosión, especialmente en entornos marinos, pero suelen ser más pesados y caros que el acero inoxidable para prestaciones similares.
• Aluminio: Ligero y resistente, pero requiere un revestimiento anodizado o pintado para evitar la corrosión con el tiempo, especialmente en ambientes húmedos.
• Nylon reforzado/Compuestos: Los plásticos técnicos modernos pueden ofrecer un buen equilibrio entre solidez y resistencia química a un precio medio, pero su durabilidad a largo plazo bajo la exposición a los rayos UV puede variar según la marca.

¿Cuáles son las distintas configuraciones de extensión de la maneta de la válvula de bola?

Está listo para comprar, pero la descripción del producto dice “conexión macho de 1/2 pulgada”. ¿Qué significa eso, y se ajustará a su válvula? Comprender los tipos de conexión es esencial para una instalación sin problemas y correcta a la primera.

Las extensiones utilizan principalmente masculino o mujer extremos roscados para conectar al perno de la manija de la válvula. A prolongación de la maneta de la válvula de bola macho es el más común, diseñado para enroscarse directamente en el espárrago roscado donde estaba la antigua tuerca de la maneta. También hay racores universales, pero a menudo suponen un compromiso en cuanto a resistencia.

En BCST, nos centramos siempre en crear la conexión más robusta y fiable. Para las extensiones, esto casi siempre significa una conexión metal-metal de rosca directa. Veamos las opciones.

Profundizar: Cómo elegir su tipo de conexión

Prolongación de maneta de válvula de bola macho

• Lo que es: La varilla de extensión tiene roscas externas (como un perno). Los tamaños estándar suelen ser 1/4″, 3/8″ o 1/2″.
• Cómo funciona: Retire la tuerca de la maneta de la válvula existente, retire la maneta y, a continuación, enrosque la extensión macho directamente en el espárrago roscado expuesto.
• Este es el tipo de conexión más seguro y común para las extensiones de reequipamiento.

Prolongación de maneta de válvula de bola hembra

• Lo que es: La alargadera tiene roscas internas (como una tuerca).
• Cómo funciona: Este tipo requiere un adaptador. Primero hay que enroscar un adaptador macho de doble extremo en el espárrago de la válvula y, a continuación, enroscar la extensión hembra en ese adaptador. Ofrece más adaptabilidad, pero añade un posible punto de fallo.

Extensiones de conexión universales/ajustables

• Lo que es: Estos kits utilizan un mecanismo tipo abrazadera con tornillos de fijación para sujetarse al espárrago o vástago de la válvula.
• Cómo funciona: Pueden adaptarse a una amplia gama de marcas y tamaños de válvulas, lo que las hace versátiles. Sin embargo, al depender de la fricción, son más propensos a deslizarse con un par de apriete elevado que una conexión roscada directa. Son una buena solución para los bricoladores que se enfrentan a un tipo de válvula desconocido.

Efecto de la extensión de la maneta de la válvula de bola en el par de accionamiento y la ergonomía

Estudios que comparan diferentes tipos de válvulas en tamaños de 1/2 y 3/4 pulgadas muestran que las válvulas de bola ya tienen un par de accionamiento y una pérdida de carga relativamente bajos, por lo que añadir la longitud del mando mejora principalmente la ergonomía (menos esfuerzo para el mismo par) en lugar de cambiar las características hidráulicas.

Cómo elegir la extensión de maneta de válvula de bola adecuada

Te enfrentas a un muro de opciones en Internet. Cómo elegir el que se adapte perfectamente a ti y te dure años?

Elegir la extensión adecuada es un proceso sencillo de cuatro pasos: 1) Medir la longitud requerida, 2) Identificar la conexión de la maneta de su válvula, 3) Determinar el material adecuado para el entorno, y 4) Seleccione un tipo de conexión que se adapte a su válvula.

Dedicar diez minutos a seguir estos pasos le ahorrará quebraderos de cabeza por devoluciones y retrasos en los proyectos. Recorramos el proceso por el que guiamos a nuestros clientes cada día.

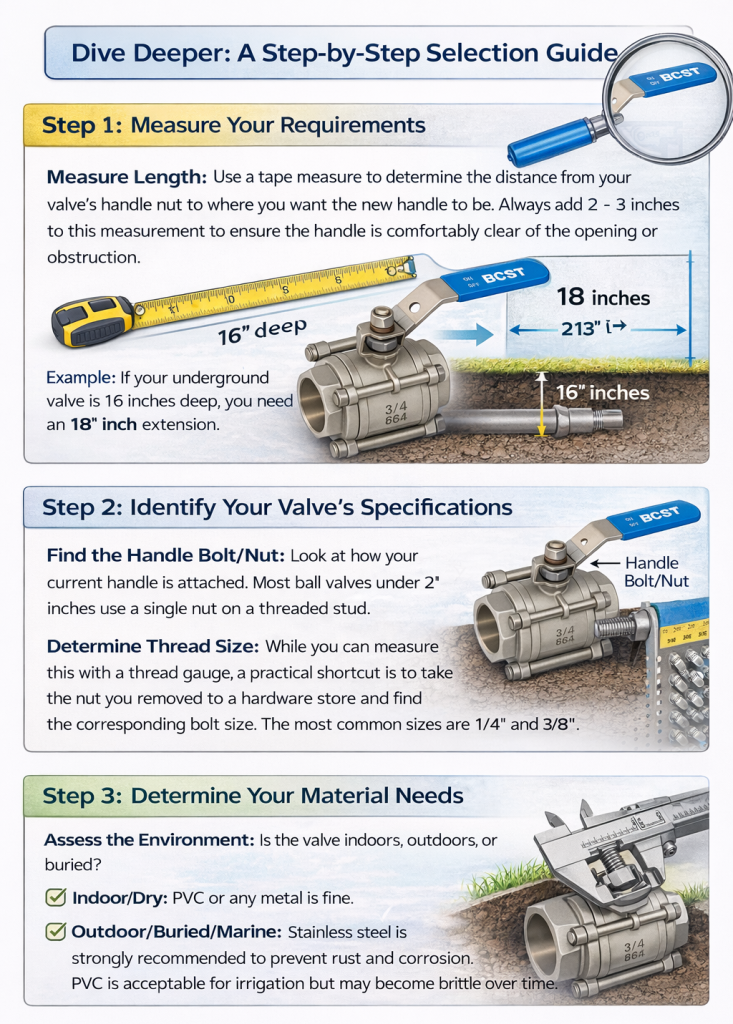

Profundice: Guía de selección paso a paso

Paso 1: Mida sus necesidades

• Mide la longitud: Utilice una cinta métrica para determinar la distancia desde la tuerca de la maneta de la válvula hasta el lugar donde desea colocar la nueva maneta. Añada siempre 2-3 pulgadas a esta medida para asegurarse de que el asa esté cómodamente alejada de la abertura u obstrucción.
• Por ejemplo: Si su válvula subterránea tiene una profundidad de 16 pulgadas, necesitará una extensión de 18 pulgadas.

Paso 2: Identifique las especificaciones de su válvula

• Encuentre el perno/tuerca de la manija: Fíjese en cómo está fijada su maneta actual. La mayoría de las válvulas de bola de menos de 2 pulgadas utilizan una sola tuerca en un espárrago roscado.
• Determinar el tamaño de la rosca: Aunque puedes medirlo con un calibrador de roscas, un atajo práctico es llevar la tuerca que has retirado a una ferretería y encontrar el tamaño de tornillo correspondiente. Los tamaños más comunes son 1/4″ y 3/8″.

Paso 3: Determine sus necesidades materiales

• Evaluar el entorno: ¿La válvula está en el interior, en el exterior o enterrada?
  • Interior/Seco: PVC o cualquier metal está bien.
  • Exterior/Subterráneo/Marino: Se recomienda encarecidamente el acero inoxidable para evitar la oxidación y la corrosión. El PVC es aceptable para el riego, pero puede volverse quebradizo con el tiempo.

Paso 4: Elija su tipo de conexión

• Basándose en el paso 2, sabrá el tamaño de rosca del espárrago de su válvula. Ahora sólo tiene que comprar un prolongación de la maneta de la válvula de bola macho con el tamaño de rosca correspondiente (por ejemplo, “Extensión roscada macho de 1/4 de pulgada”). Este método de ajuste directo es el más fiable.

Guía de instalación: Cómo instalar una extensión de maneta de válvula de bola en menos de 15 minutos

Ya tiene la extensión adecuada. Es hora de instalarla. No se preocupe: es una de las tareas de fontanería más sencillas y no requiere conocimientos especiales.

La instalación es un proceso sencillo de tres fases: 1) Preparar la válvula retirando la maneta antigua, 2) Instalar la extensión enroscándola firmemente, y 3) Fijar la nueva manilla y prueba su funcionamiento.

Veamos los pasos exactos para una instalación perfecta, sin fugas y robusta.

Profundizar: Guía profesional paso a paso

Preparación previa a la instalación

• Herramientas necesarias: Una llave ajustable o un juego de llaves de vaso, y posiblemente unos alicates.
• Opcional pero recomendado: Un rollo de cinta selladora de roscas de PTFE.
• Seguridad: Aunque no esté modificando las tuberías, siempre es una buena práctica saber dónde está la llave de paso principal, por si acaso.

Instrucciones de instalación paso a paso

Fase 1: Preparación de la válvula

1. Cierre la válvula: Gire la manilla existente a la posición “Off”.
2. Retire la tuerca del mango: Utilice la llave inglesa para aflojar y retirar la tuerca que sujeta la empuñadura.
3. Retire el asa: Levante la empuñadura directamente del espárrago roscado de la válvula.
4. Limpia los hilos: Utilice un trapo limpio para limpiar cualquier suciedad o residuo de las roscas expuestas en el espárrago de la válvula.

Fase 2: Instalación de la ampliación

1. Aplique sellador de roscas (opcional pero recomendado): Para conexiones metal-metal, envuelva las roscas de los espárragos de la válvula 3-4 veces con cinta PTFE. en la misma dirección en la que va a apretar la extensión (en el sentido de las agujas del reloj). Esto evita que la conexión se afloje con el tiempo.
2. Enrosque la extensión: Apriete a mano la extensión en el espárrago.
3. Apriete final: Utiliza la llave inglesa para darle otro cuarto de vuelta o media vuelta. Debe quedar ajustado y firme, pero no apriete demasiado, ya que esto puede dañar el espárrago de la válvula.

Fase 3: Fijación del asa y pruebas

1. Coloque la nueva empuñadura: La mayoría de las extensiones vienen con un mango en T. Fíjela a la parte superior de la barra de extensión con la tuerca o el perno suministrados.
2. Pruebe el funcionamiento: Gire lentamente la nueva empuñadura desde la posición totalmente cerrada hasta la posición totalmente abierta. Debe moverse suavemente sin atascarse ni rechinar.
3. ¡Ya está! Ahora puede acceder fácilmente a su válvula.

Conclusión

Una extensión de maneta de válvula de bola es más que una simple pieza de ferretería; es una solución sencilla y elegante a un problema frustrante y común. Le permite tomar el control de sus sistemas de fontanería, riego o industriales de forma segura y cómoda. Comprendiendo la diferencia fundamental entre una simple extensión de maneta de reequipamiento y una válvula de extensión de vástago completo, seleccionando el material adecuado para su entorno -como acero inoxidable resistente para uso en exteriores o PVC rentable para riego- y siguiendo unos sencillos pasos de instalación, podrá resolver permanentemente un problema de accesibilidad en cuestión de minutos.

No deje que una válvula de difícil acceso siga siendo un problema. Evalúe sus necesidades, elija una extensión de calidad y regálese un acceso fácil y tranquilidad.
