В чем разница между мембраной и диафрагмой в преобразователях давления с мембранным уплотнением?

1.Введение

В преобразователях давления с мембранным уплотнением мембрана и диафрагма - два важнейших, но функционально различных компонента. Ниже приводится наглядное сравнение их различий:

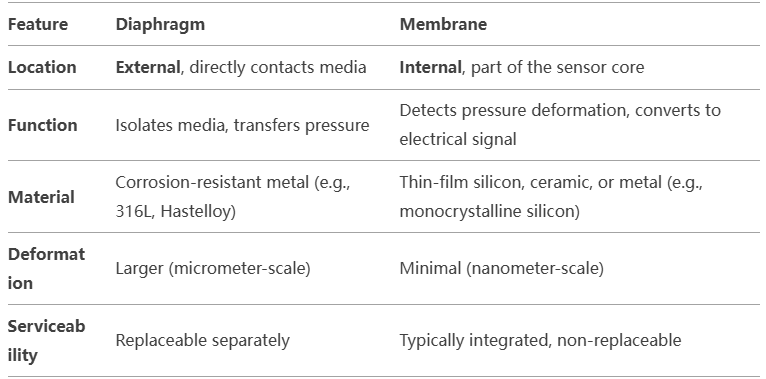

2.Основные различия в общих чертах

3.Подробный функциональный анализ

3.1Мембрана

3.1.1Роль

Acts as a “safety barrier” for media isolation.

3.1.2Принцип работы

Давление среды → Деформация мембраны → Передача давления через заполняющую жидкость (например, силиконовое масло) на внутреннюю мембрану.

3.1.3D Особенности конструкции

Гладкая поверхность, антиадгезия (например, покрытие PTFE против кристаллизации).

Гофрированная структура повышает чувствительность (например, плоские мембраны для сопротивления высокому давлению в нефтегазовой отрасли).

3.2Мембрана

3.2.1Роль

Serves as the “nerve center” for pressure sensing.

3.2.2Принцип работы

Давление заполняющей жидкости → Микродеформация мембраны → Пьезорезистивное/емкостное изменение → Выход электрического сигнала.

3.2.3D Особенности конструкции

Ультратонкая (например, 20 мкм кремниевая мембрана) для высокой чувствительности.

Встроенный мост Уитстоуна или емкостные пластины (например, технология MEMS).

4.Совместный рабочий процесс

[Среда] → Деформация мембраны → Давление перекачиваемой жидкости → Микродеформация мембраны → Выход сигнала датчика

4.1Мембрана

Защищает мембрану от коррозии, засорения или избыточного давления.

4.2Мембрана

Обеспечивает высокоточное преобразование сигналов.

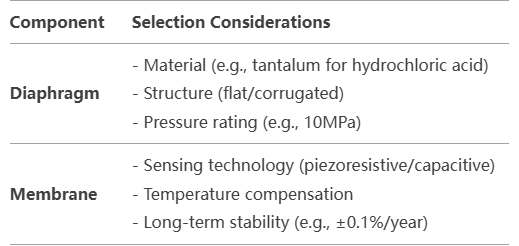

5.Основные критерии отбора

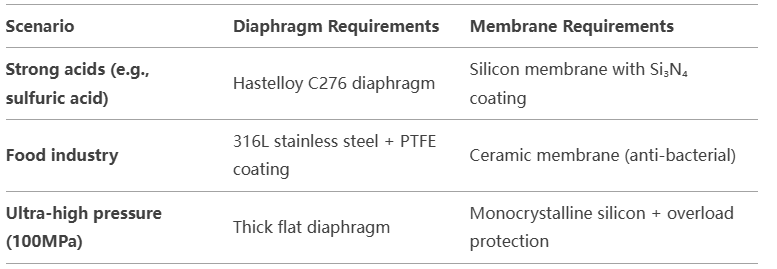

6.Требования к конкретным приложениям

7.ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В: Влияет ли повреждение мембраны на ее состояние?

О: Да. Разрыв мембраны может вызвать утечку наливной жидкости, подвергая мембрану воздействию коррозионной среды (требуется немедленное отключение).

В: Можно ли обойтись без мембраны, используя только ее?

О: Нет. Мембраны, как правило, не устойчивы к воздействию среды; мембраны необходимы для обеспечения долгосрочной стабильности.

8.Резюме

The diaphragm is the “shield,” isolating media and transferring pressure.

The membrane is the “heart,” converting pressure to electrical signals.

Группа BCST, ведущий производитель решений для измерения давления, специализируется на выпуске высококачественных преобразователей давления с мембранным уплотнением и прочной конструкцией мембраны для жестких условий эксплуатации в промышленности.

Both components are indispensable. BCST’s expertise ensures optimal material selection and structural design based on media properties and pressure range, delivering reliable performance in critical processes.

8.1Ценностное предложение BCST

✔ Индивидуальные материалы мембраны (хастеллой, тантал и т.д.)

✔ Передовая технология мембран MEMS для точности

✔ Глобальные сертификаты (ATEX, IECEx, SIL)

✔ Круглосуточная техническая поддержка для промышленных применений

For tailored solutions, contact BCST Group’s engineering team.
